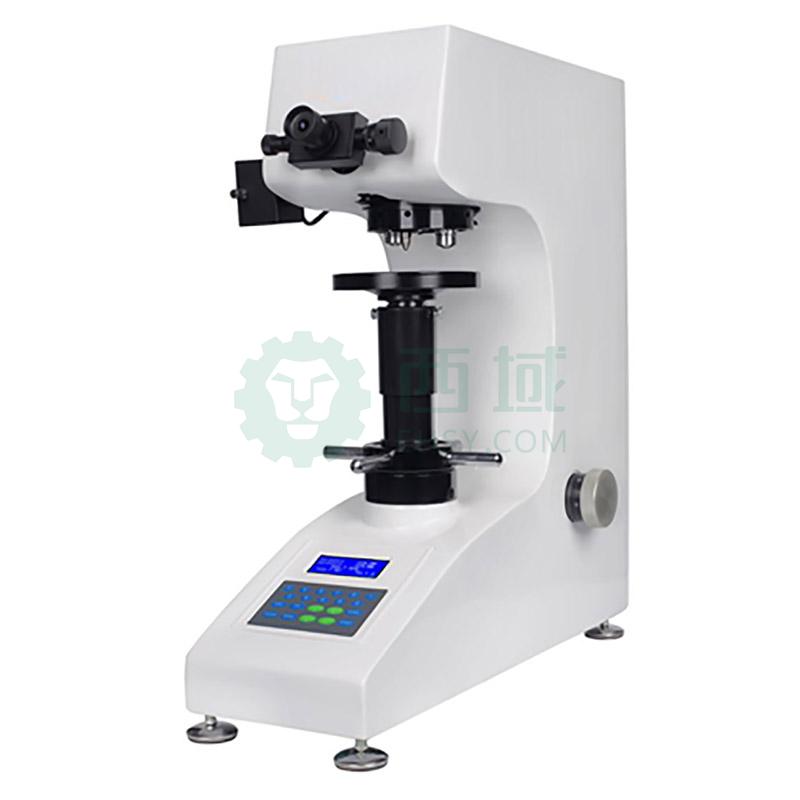

里博 维氏硬度计，FLB-50 售卖规格：1台

维氏试验原理

维氏硬度试验是用136°正菱形金刚石压头,以规定试验力（F）压入被测试物体的表面，经规定的保持试验力时间后，卸除试验力，用测微目镜测量试件表面的压痕对角线（d），计算压痕的锥形表面积所承受的平均压力（N/mm2），即维氏硬度值。（详见图1.1）。

图1.1维氏试验原理

维氏硬度

计算公式： 公式( 1-1)

式中：

HV—维氏硬度

F --N

d--压痕两条对角线(d1,d2)长度的平均值，mm

HV压痕深度h和对角线d的关系: h=d/7 公式 (1-2)

注意当试验力为kgf时：(公式1-3)

硬度计的使用

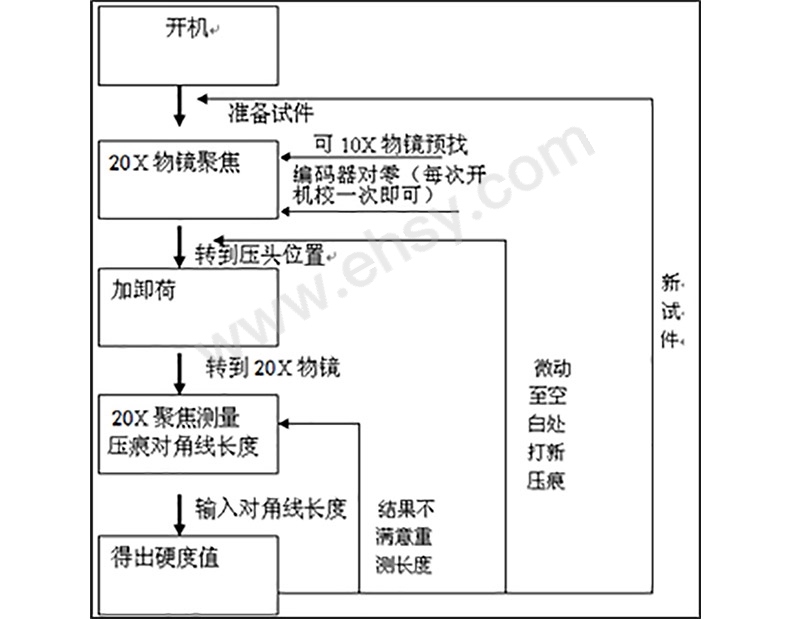

硬度计测量硬度的工作过程

2.转动测微目镜两边的鼓轮，使两条刻线内侧无限接近，即两刻线内侧之间透光逐渐处于有光、无光的临界状态时，观察测量鼓轮上的零位刻线是否对准。（这在出厂前已对好，请不要随意调动，因每个人视力情况不同）；

3.反向转动测微目镜的两鼓轮，两刻线逐渐分开，转动目镜左鼓轮，使左刻线内侧与压痕左边的边缘相切；

4.转动右测量鼓轮，使右刻线内侧与压痕右边的边缘相切，记录刻度值 并输入压痕长度的刻度值并按OK，D1测量完成。

5.将测微目镜转动90°（注意转动时要紧贴目镜管），转动鼓轮，使下刻线内侧与压痕下边的边缘相切；

6.转动测量鼓轮，使上刻线内侧与压痕上边的边缘相切，记下数据并输入压痕长度的数值并按OK，D2测量完成。仪器自动计算硬度值并显示，测试次数自动加一，一次测量完成。

7. 压痕长度的计算：目镜测量鼓轮转动一圈50格，当移动刻线内侧与压痕对角线相切时，读出转动的整圈数（在鼓轮轴上）和鼓轮外圆上的格数。

举例：如果转动了二整圈，在鼓轮外圆上是12小格，那么总的是112格，输入机器时直接输入112即可。（如果想知道实际长度，按公式计算112*0.5＝56微米） 。

注：读数是多少按键上就输入多少，就可得到硬度值。

试验力

1Kgf、5Kgf、10Kgf、20Kgf、30Kgf、50Kgf

转换标尺

HRA、HRB、HRC、HRD、HRF、HV、HK、HBW、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T

测量范围

8-3000HV

最小测量单位

0. 5μm (和物镜配套)

保荷时间

5～60s

测量精度

满足或高于GB/T4340.2

总放大倍数

观察100X  测量200X

测量方式

刻度式输入

加荷控制

自动（加荷、保荷、卸荷）

仪器重量

约45kg

试件最大尺寸

最大高度165mm  ，压头中心到内壁130mm

电源

AC220V±5%，50~60Hz

执行标准

GB/T4340.2国家标准  JJG151检定规程

可选附件

XY工作台（定制）、CCD测量系统，努氏压头、细丝夹持台

硬度，HV

50

100

150

200

250

300

350

400

450

500

600

700

800

900

1000

1500

HV0.1

5

6

7

8

8

9

10

10

11

HV0.2

4

6

8

9

10

11

11

12

12

HV0.3

4

5

6

7

8

9

10

10

11

11

HV0.5

3

5

5

6

6

7

7

8

8

9

11

HV1

3

4

4

4

5

5

5

6

6

6

8

HV2

3

3

3

4

4

4

4

4

5

5

6

HV3

3

3

3

3

3

4

4

4

4

4

5

HV5

3

3

3

3

3

3

3

3

3

4

4

HV10

3

3

3

3

3

3

3

3

3

3

3

HV20

3

3

3

3

3

3

3

3

3

3

3

HV30

3

3

2

2

2

2

2

2

2

2

2

HV50

3

3

2

2

2

2

2

2

2

2

2

HV100

3

2

2

2

2

2

2

2

2

2

注：

1.当压痕对角线小于0.020mm时，表中不给出误差值。

2.对于中间值，其最大允许误差可由内插法求得。

3.表中值是以0.001mm或压痕对角线平均值的2%为最大误差给出的，以较大者为准。

表中内容摘于GB/T4340.2。

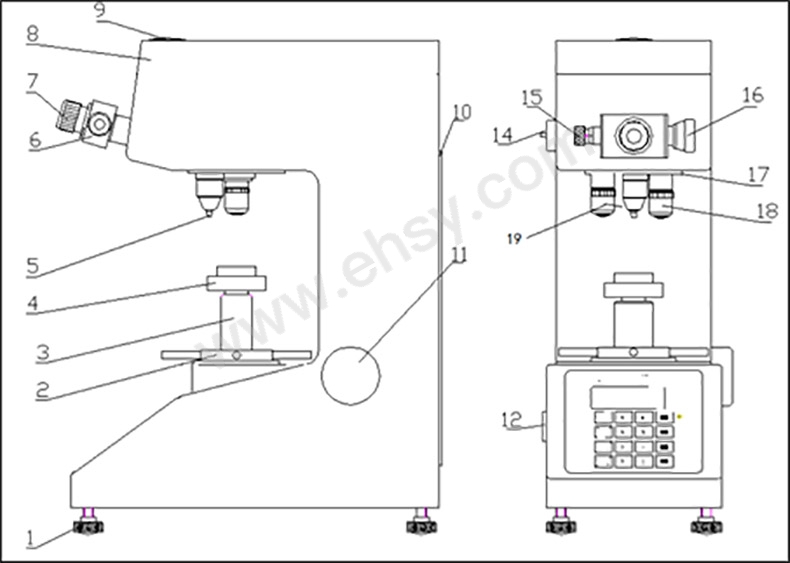

6.目镜

7.眼罩

8.上盖

9.摄像盖板

10.后盖板

11.手轮

12.电源开关

14.灯源

15.左鼓轮

16.右鼓轮

 17.转盘

18. 20х物镜

19.10X物镜
