体积小,重量轻,操纵简单,维护方便
齿轮式气动马达,运转稳定,可靠性高
新型玻璃钢气腿设计,可靠性高、使用寿命更长
多用途钎套设计,既适用麻花钻杆,又适合六棱中空钻杆

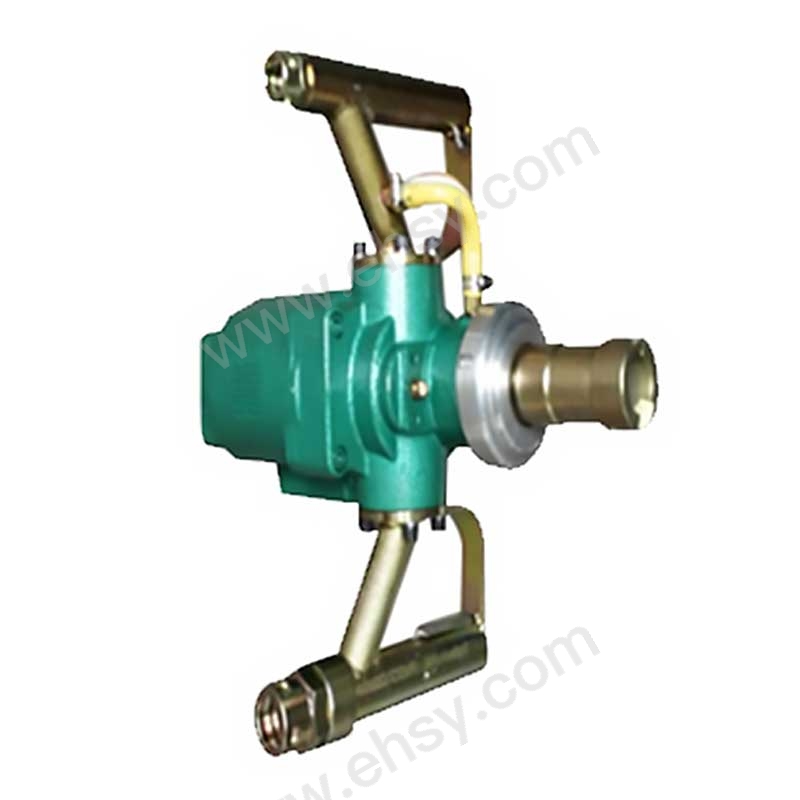

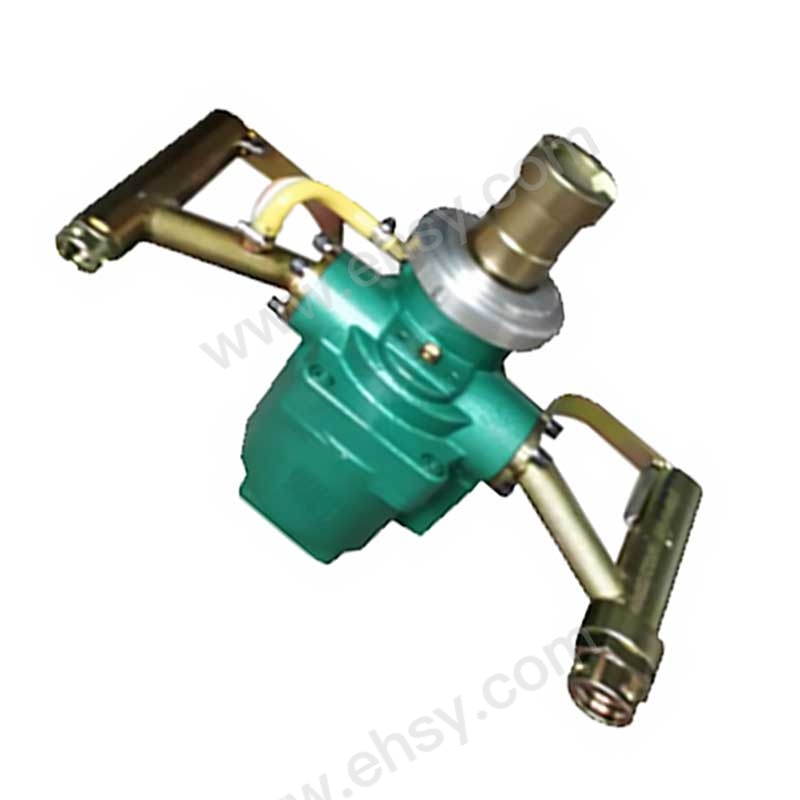

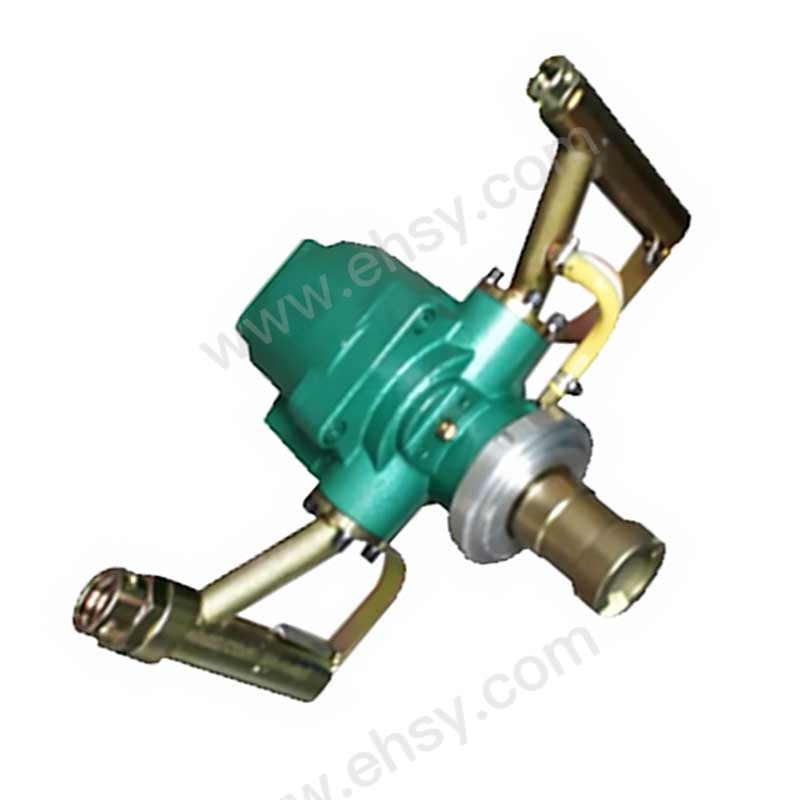

ZQS-55/2.3S型气动手持式钻机
项目名称 | 单位 | 基本性能参数 | ||||
工作压力 | MPa | 0.4 | 0.5 | 0.63 | ||
额定转矩 | N·m | 45 | 55 | 60 | ||
额定转速 | r/min | 350 | 400 | 450 | ||
最大输出功率 | kW | 1.6 | 2.3 | 2.8 | ||
空载转速 | r/min | 1080 | 1120 | 1180 | ||
1/2空载转速 | r/min | 540 | 560 | 590 | ||
1/2空载转速下转矩 | N·m | 30 | 40 | 45 | ||
起动转矩 | N·m | 60 | 70 | 75 | ||
失速转矩 | N·m | 65 | 75 | 85 | ||
最大负荷转矩 | N·m | 55 | 65 | 70 | ||
耗气量 | m3/min | 4.0 | 4.5 | 5.5 | ||
冲洗水压力 | MPa | 0.6-1.2 | ||||
噪声 | 声压级 | dB(A) | 110 | |||
声功率级 | dB(A) | 120 | ||||
外形尺寸(长×宽×高) | mm | 400×580×230(允差±20) | ||||
操作手柄间距 | mm | 550 | ||||
转矩安全因数 | 额定转矩安全因数 | - | - | - | ≤130 | |
失速转矩安全因数 | - | - | - | ≤220 | ||
机重 | kg | 14 | ||||
钻尾连接尺寸 | mm | S=19,23 | ||||
钻孔直径 | mm | 30 | ||||
ZQS35/1.6S型气动手持钻机
项 目 | 单位 | 手持式 | ||
工作压力 | MPa | 0.4 | 0.5 | 0.63 |
额定转矩 | N.m | ≥30 | ≥35 | ≥40 |
额定转速 | r/min | 420 | 440 | 460 |
最大输出功率 | kW | ≥1.3 | ≥1.6 | ≥1.9 |
最大负荷转矩 | N.m | ≥42 | ≥50 | ≥55 |
动力起动转矩 | N.m | ≥43 | ≥53 | ≥59 |
动力失速转矩 | N.m | ≥44 | ≥56 | ≥63 |
空载转速 | r/min | ≥900 | ≥950 | ≥1000 |
1/2空载转速 | r/min | ≥450 | ≥475 | ≥500 |
1/2空载转速下转矩 | N.m | ≥25 | ≥30 | ≥35 |
使用条件
压缩空气工作应保持0.4~0.63MPa,在距钻机进气口5米左右测定。压缩空气要洁净干燥,如含过量水分,会破坏气动马达内零件表面的油膜,使润滑恶化,并使排气小孔内结冰,堵塞排气通道,钻机不能正常运转
为排除压缩空气的过量水分,压缩空气管路上要配置有效的气水分离器,并在每次钻孔作业之前,排放积水,压缩空气管路上还要配置注油器保证润滑
湿式钻孔时冲洗水质要洁净,否则水路容易阻塞,水压应保持0.6~1.2MPa如水压低了,影响煤岩屑及时从钻孔中排出,从而不能取得理想的钻孔速度.不能充分发挥钻机的效能,每次完成钻孔作业,应先关闭水阀,再让钻机空运转几秒钟,排尽钻机内部积水
润滑:
环境温度在-15℃~10℃时,可用20号机械油。环境温度在10℃~35℃时,可用30号机械油。气动马达中滚动轴承,钻机传动箱的齿轮付和滚动轴承的润滑,使用2号锂基润滑脂(EP-2)
润滑作业:
钻孔作业时,禁止无油作业。本机应配用FY200A型悬挂式铝壳注油器
使用时,应调节出油量,润滑油耗量以每分钟2~3毫升为宜
检修气马达和传动箱体时,应对滚动轴承注以ZL-2润滑脂。
钻杆:
钻杆可采用六棱钻杆或麻花钻杆;采用六棱钻杆,其尾部连接六方尺寸为19mm,使用麻花钻杆时,应配以合适的麻花钻杆连接器
严禁使用弯曲的钻杆。
气动手持式钻机适用于岩石硬度≤f6的煤巷、半煤巷的煤帮锚杆支护作业,既可钻凿锚杆孔,又可搅拌和安装树脂药类锚杆。
规格参数 | |
品牌 | 金达 |
类别 | 钻机 |
空载转速(rpm) | 1080 |
平均耗气量(m³/min) | 4.0 |
工作压力(kgf/cm²) | 4 |
长度(mm) | 580 |
重量(kg) | 14 |
