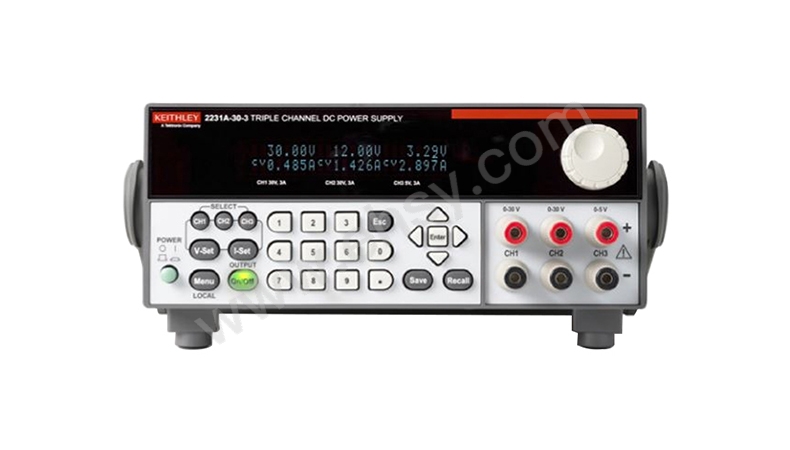

2231A-30-3型3通道直流电源总输出功率为195W,可以为多种电路和器件的 台式测试提供所需的功率。其中,两个通道均可以提供30V@3A,第3个通道可以 提供5V@3A。2231A-30-3型电源在不降低性能或便利性的同时,为您提供所需的 多用性和易用性,因此,它将成为您工作台上的唯一直流电源。
2231A-30-3型电源基于线性化设计,每个输出的噪声低于5mVp-p。其电压和 电流基本测量准确度分别是0.06%和0.2%。负载电压和负载电流回读结果提供同样 级别的精度,因此您可以确信为待测器件(DUT)提供了高精度、低噪声电压和电流。
通过1台仪器获得3个独立、隔离、 可调的输出
输出总功率195W,包括2个 30V@3A输出和1个5V@3A输出
0.06%电压测量基本准确度, 0.2%电流测量基本准确度
直流电源输出噪声低于5mVp-p
连续显示3个通道的电压和电流 测量结果
将2个30V通道进行串联或并联, 可以使输出电压或电流翻倍
可在30个设置内存中的任意位置, 存储常用的测试配置
利用每个通道的输出定时器, 可以在预先设置的测试时间 之后关闭任何输出
利用可选配的USB适配器,可以 通过计算机控制电源
最大功率:195W
负载调节:
电压:≤0.02% + 4mV
电流:≤0.2% + 3mA
线性调节:电压:≤0.02% + 4m V
电流:≤0.2% + 3mA
波纹和噪声 (20Hz–20MHz):
电压:≤1mVrms/≤5mVp -p
电流:≤6mVrms
设置分辨率:
电压:10mV
电流:1mA
设置准确度:
电压:≤0.06% + 20m V
电流:≤0.2% + 10mA
读数分辨率
电压:10mV
电流:1mA
读数准确度:
电压:≤0.06% + 20m V
电流:≤ 0.2% + 10mA
隔离电压, 输出-底板:相对于接地端,任何输出隔离都高达240V (直流+交流峰值,交流峰-峰最大值3V,最高频率60Hz)。
隔离电压,输出-输出:相对于任何其他输出端,任何输出隔离都高达240V (直流+交流峰值,交流峰-峰最大值3V,最高频60Hz)。
跟踪与组合模式:
跟踪模式:当控制启用后,将保持两个30V输出通道的输出比率。
组合V1 + V2串联模式:当CH1与CH2串联时,可提供60V输出电压。仪表读取组合电压。
组合I1 + 12并联模式:当CH1与CH2并联时,可提供3A输出电流。仪表读取组合电流。
2231A-30-3型电源后面板包括通信端口、线路功率设置开关以及电源输入连接器(含保险丝座)。
公共指标
内存:30个设置内存
输出定时器范围:0.1s~99999.9s
显示屏:真空荧光显示屏
连接:
前面板:电源输出插孔:3套安全套香蕉插孔
后面板:DB9连接器,用于程控
过温保护:如果电源内部温度超过85°C,那么电源将自动关闭。
EMC标准:符合欧盟电磁兼容(EMC)指令。
安全标准:符合欧盟低电压指令。
电源线额定值:110VAC/220VAC ±10%
电源线频率:47Hz–63Hz
最大功耗:750VA
工作环境:温度0~40°C, 相对湿度5%~80%(40°C以下)
存储环境:温度–20~70°C, 相对湿度5%~80%(40°C以下),相对湿度5%~80%(40~70°C)。
物理特征
高度:88.2 mm ( 3.5 in)
宽度:214.5 mm ( 8.5 in)
长度:354.6 mm (14 in)
净重:7.10kg (15.7 lbs.)
装运重量:9.40kg (20.7 lbs.)
保修期:3年
工科和理科学生实验室
服务工作
电子设计
规格参数 | |
品牌 | Tektronix/泰克 |
类别 | 交流/直流电源 |
总功率W | 195 |
