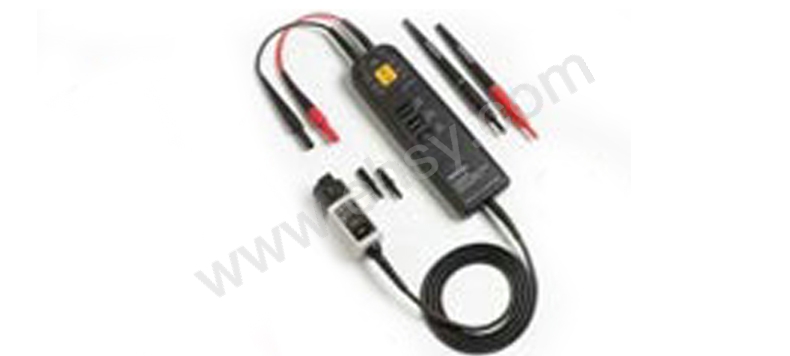

配有 TekVPI®接口的探头
特点TMDP0200THDP0200THDP0100
衰减 | 25X/250X | 50X/500X | 100X/1000X |
差分电压 | 250X: ±750 V 25X: ±75 V | 500X: ±1,500 V 50X: ±150 V | 1000X: ±6,000 V 100X: ±600 V |
共模电压 | ±750 V | ±1,500 V | ±6,000 V |
最大输入对地电压 | 550 VCAT I 300 VCAT III | 1,000 VCAT II 600 VCAT III | 2,300 VCAT I 1,000 VCAT III |
带宽 | 200 MHz | 200 MHz | 100 MHz |
上升时间 | <1.8 ns | <1.8 ns | <3.5 ns |
转换速率 | <2,500 V/ns,增益为 1/1000 | ||
探头端部的输入阻抗 | 5 M?6?8 ||<2 pF | 10 M?6?8 ||<2 pF | 40 M?6?8 ||<2.5 pF |
典型的共模抑制比 | 直流: > –80dB 100 kHz: > -60dB 3.2 MHz: > -30dB 100 MHz: > -26dB | 直流: > -80dB 100 kHz: > -60dB 3.2 MHz: > -30dB 100 MHz: > -26dB | 直流: > -80dB 100 kHz: > -60dB 3.2 MHz: > -30dB 100 MHz: > -26dB |
电缆长度 | 1.5 米 | 1.5 米 | 1.5 米 |
配有 TekProbe®接口的探头
特点P5200AP5202AP5205AP5210A
衰减 | 50X/500X | 20X/200X | 50X/500X | 100X/1000X |
差分电压 | 500X: ±1,300 V 50X: ±130 V | 200X: ±640 V 20X: ±64 V | 500X: ±1,300 V 50X: ±130 V | 1000X: ±5,600 V 100X: ±560 V |
共模电压 | ±1,300 V | ±640 V | ±1,300 V | ±5,600 V |
最大输入对地电压 | 1,000 VCAT II | 450 V CAT l 300 V CAT ll | 1,000 VCAT II | 2,300 V CAT l 1,000 VCAT III |
带宽 | 50 MHz | 100 MHz | 100 MHz | 50 MHz |
差分输入阻抗 | 10 M?6?8,2 pF | 5 M?6?8,2 pF | 10 M?6?8,2 pF | 40 M?6?8,2.5 pF |
各输入与接地之间的输入阻抗 | 5 M?6?8,4 pF | 2.5 M?6?8,4 pF | 5 M?6?8,4 pF | 20 M?6?8,5 pF |
典型的共模抑制比 | 直流: > 80dB 100 kHz: > 60dB 3.2 MHz: > 30dB 50 MHz: > 26dB | 直流: > 80dB 100 kHz: > 60dB 3.2 MHz: > 40dB 50 MHz: > 30dB | ||
电缆长度 | 1.8 米 |
|
|
规格参数 | |
品牌 | 泰克 |
类别 | 探头 |
