  • 首页> 气动> 气动执行元件> 气爪> 支点开闭型气爪> 亚德客/AirTAC Y型气动手指,HFY20 售卖规格:1个
    收藏宝贝

    亚德客/AirTAC Y型气动手指,HFY20 售卖规格:1个

    西域价: ¥ 178.90 / 个    未税价: ¥ 158.32  (税率:13%)
    西域订货号 MVJ285
    品牌型号 亚德客 HFY20
    配送至
    上海市上海市
    库存 有库存 调仓出货 出货及送达时效说明 >>
    最小订货量 1个
    产品图片仅供参考,不能作为您选型购买的依据
    温馨提示 . 不支持7天无理由退货
    支付方式: 支付宝转账 微信转账 线下转账 账期付款

    企业会员专享

    专属折扣

    98折起

    运费包邮

    300元起

    惊喜派送

    随机礼包

    服务说明

    • · 由西域供应链及授权供应商发货 并提供售后服务
    • · 因库存实时变化,具体发货时间 以实际发货为准

    售前说明

    400-821-8800    在线客服

    • 商品介绍
    • 规格参数
    • 包装参数
    • 产品咨询
    产品特点 Features
    jt%2Fm44BRzUmk98Ua4L3mxCO7U8CUAQ3dnPQKcFmuAtA%3D%3AaWg0OHRzZGxnUFBZU2FBUg%3D%3D
    1. 采用单活塞结构,夹持力矩大;

    2. 自带可变节流阀,调节夹爪开闭速度方便;

    3. 合理的夹持角度,实际使用范围宽广;

    4. 精准的定位精度,夹取工件时更加准确可靠;

    5. 多种形式的安装方式,方便不同场合的使用;

    6. 所有系列均附磁石,便于控制。

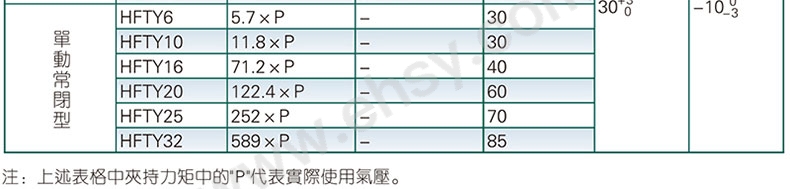

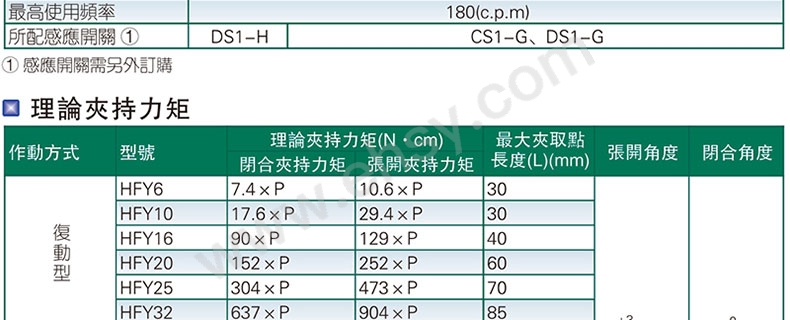

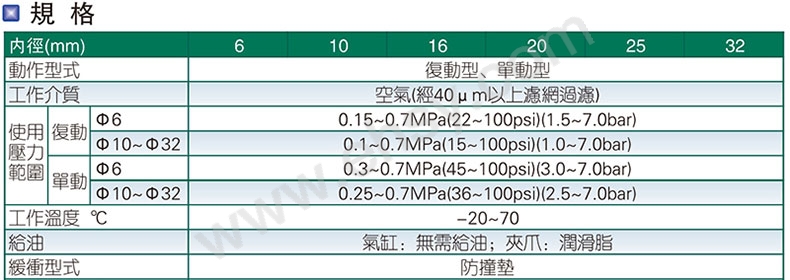

    技术参数 Specifications

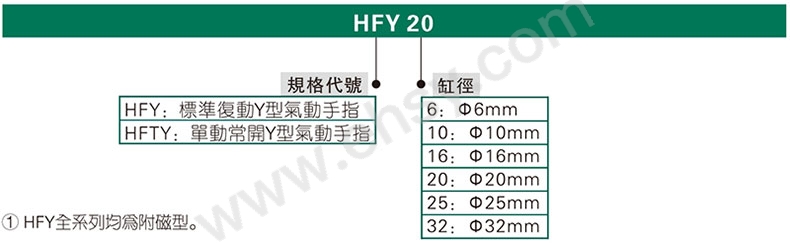

    选型指南 SelectionData

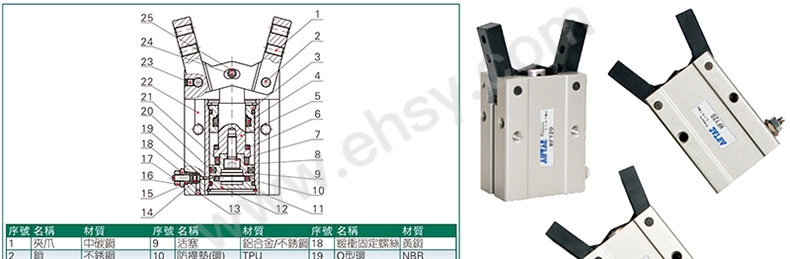

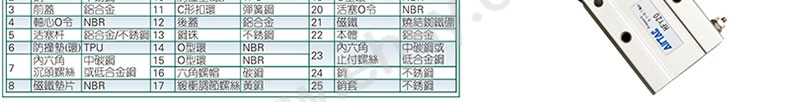

    产品细节 Details

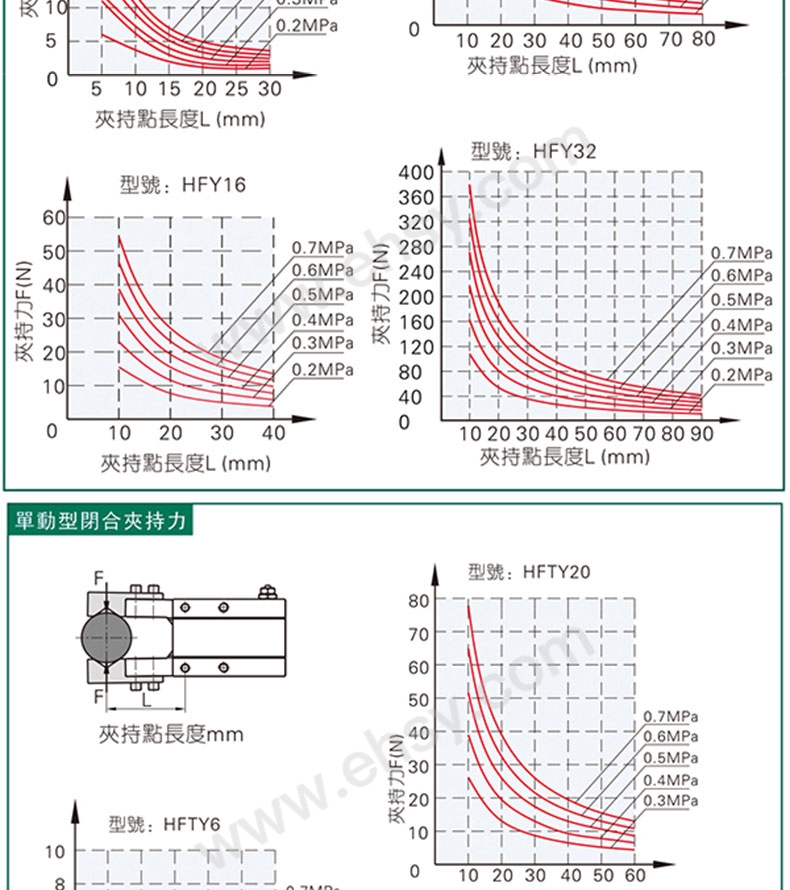

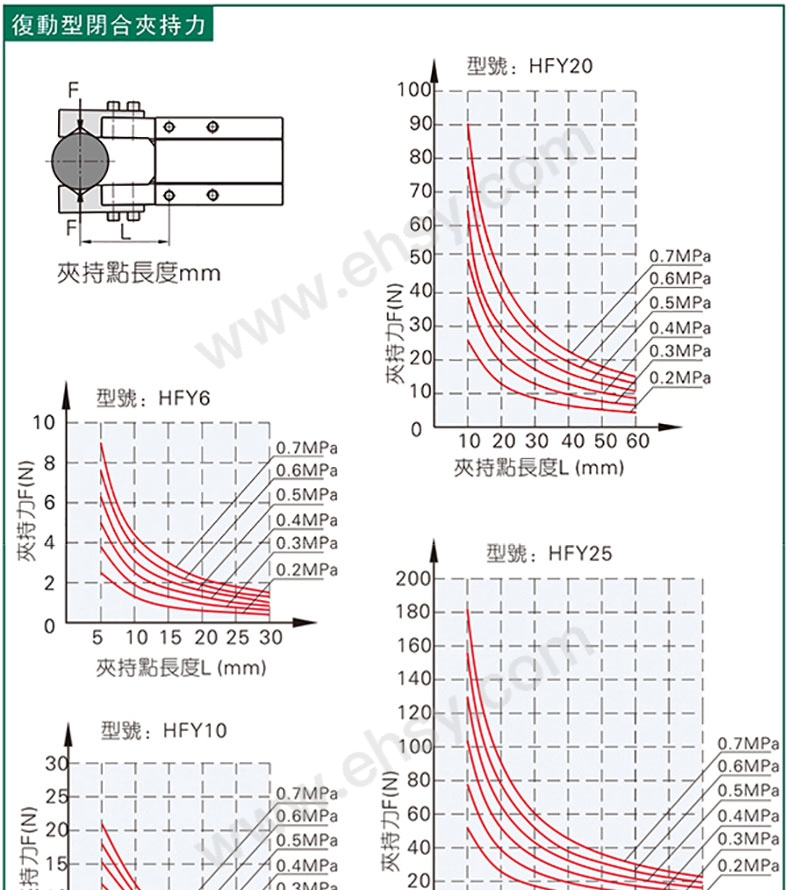

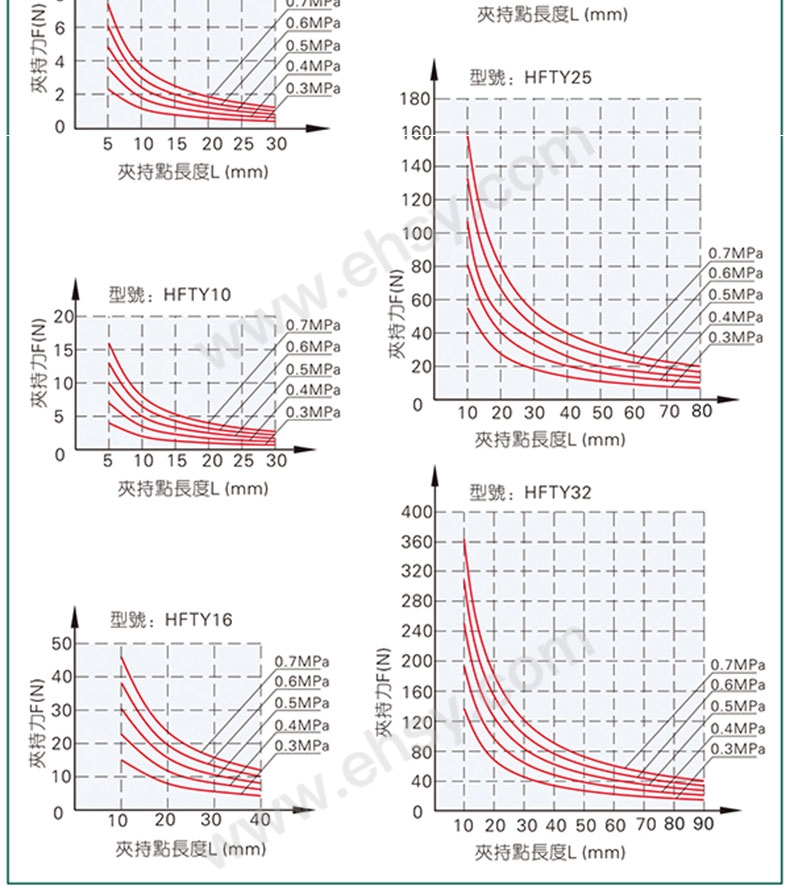

    性能曲线 TechnicalCurves

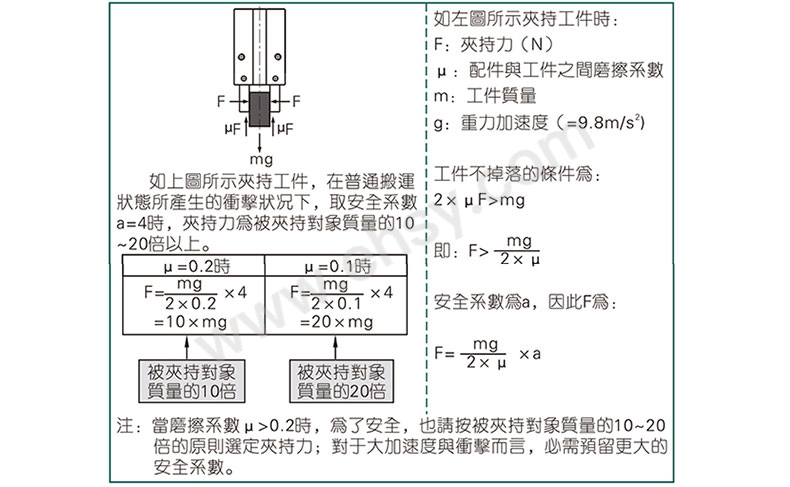

    • 夹持力的选定

    • 请根据以下方法确定夹持力的大小。


    • 夹持点位置的选定

    夹持力确定后,再根据下表限制范围要求,选定夹持点。夹持点超过限制范围时,夹爪会受到过大的力矩负荷作用,导致气动手指寿命说短。

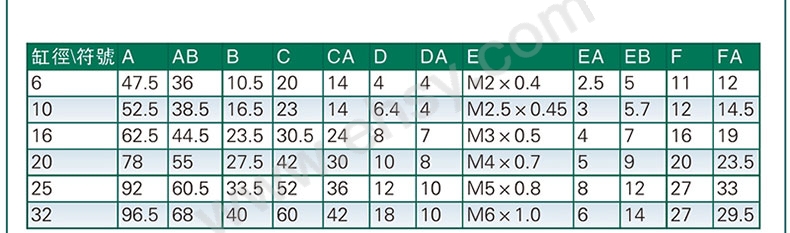

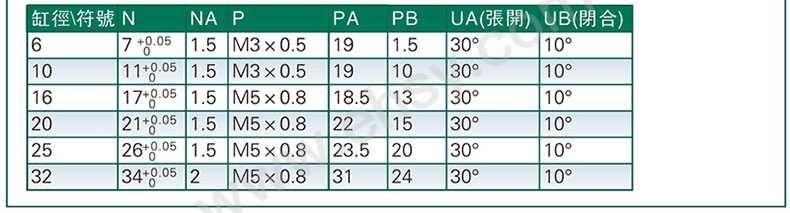

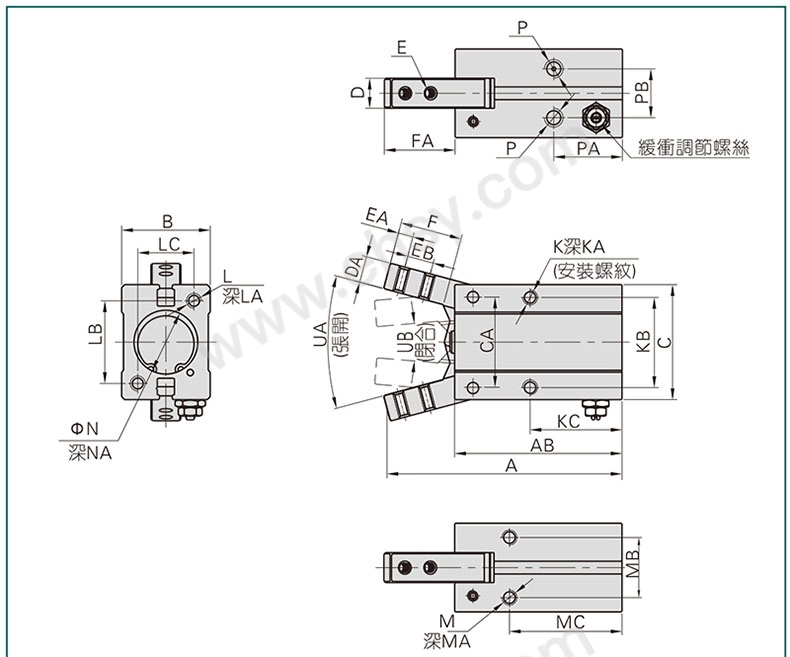

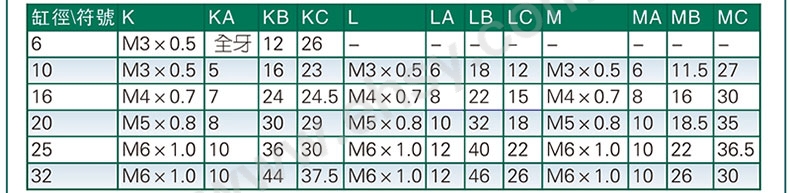

    产品尺寸 Dimensions


    注意事项 Notices

    • 因突发情况而回路压力低下时,会发生夹持力减少及工件落下的可能,为避免伤害人体或损坏设备,必须加装防落下装置;

    • 不要在过大外力及冲击力作用下使用气动手指;

    • 安装及固定气动手指时注意不可使其掉落、碰撞及损伤;

    • 在固定夹爪配件时,请不要扭转夹爪;

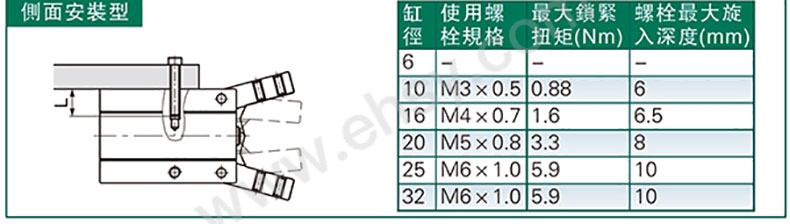

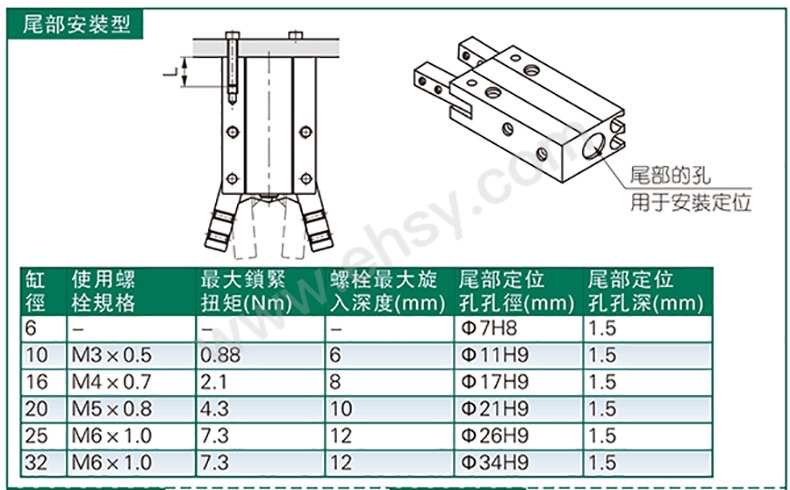

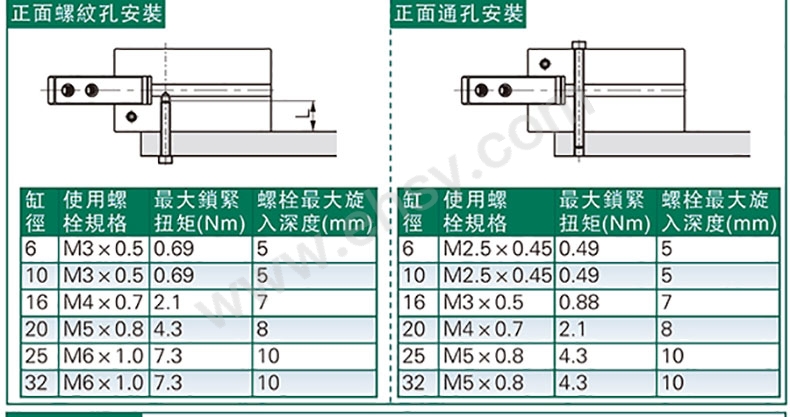

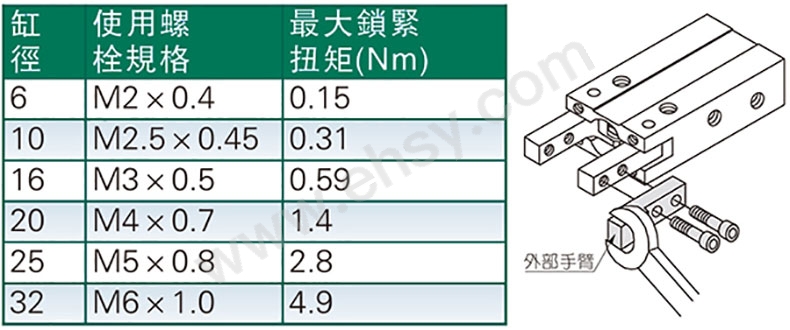

    • 气动手指有以下几种安装方法,且紧固螺丝锁紧力矩必须在下表规定的扭矩范围以内,太大会引起运转不良,太小会造成位置偏差与掉落;


    • 夹爪配件安装方法:

    安装夹爪配件时特别注意,只可用开口扳手夹住夹爪,再用内六角扳手锁紧螺丝,切不可直接夹住本体后再来锁紧螺丝,否则容易损坏部件;


    • 夹取工件时,工件必须位于两夹爪中心线上,且两夹爪需要同时接触工作,否则容易损坏夹爪;

    • 确认无额外外力加之于夹爪上。横向负荷作用于夹爪上,产生冲击性负荷作用,造成夹爪晃动及损坏。设置间隙使气动手指在行程末端不致碰撞到工件及配件;

    • 工件插入动作时,中心线必须同轴,不可偏心,以免夹爪上产生额外外力。试车时,必须降低手动动作及使用压力以低速使它运转,确认安全且无撞击等;

    • 请以调速阀等调整夹爪开闭速度使之不要过快;

    • 人不可进入气动手指的移动路径上且不可放置物品;

    • 取下气动手指时,在确认未夹持工件状态下,应压缩空气排放后方可取下。

    规格参数
    品牌AirTAC/亚德客
    类别支点开闭型气爪
    系列HFY
    动作方式双作用
    缸径(mm)20
    接管口径(inch)M5
    工作压力(Mpa)0.1-0.7
    工作温度(℃)-20-70
    最高使用频度 (C.P.M)180
