  • 首页> 气动> 气动执行元件> 气爪> 支点开闭型气爪> 亚德客/AirTAC 180°开闭型气动手指,HFR32 售卖规格:1个
    收藏宝贝

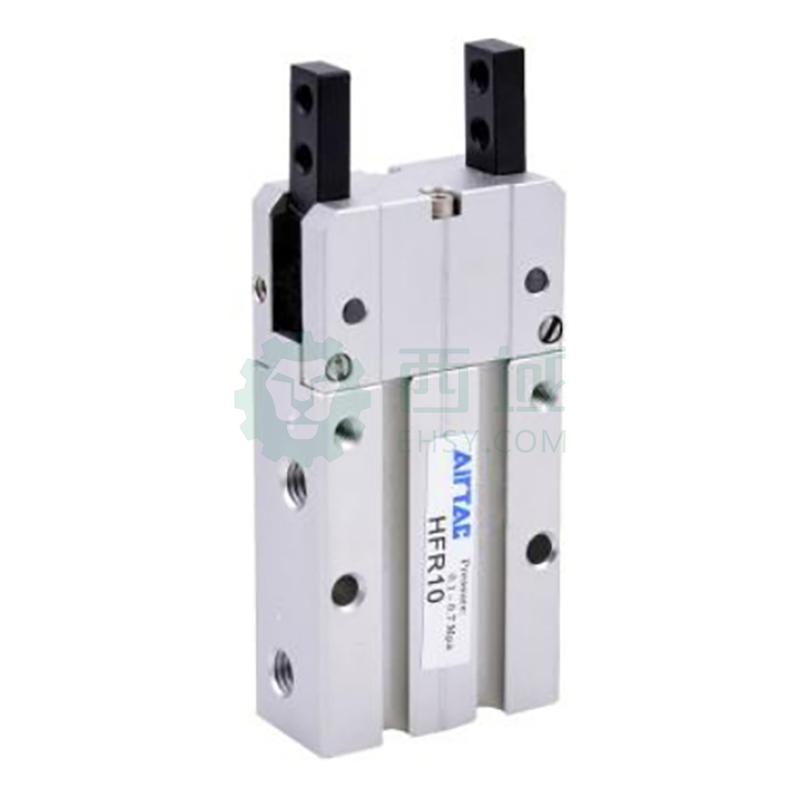

    亚德客/AirTAC 180°开闭型气动手指,HFR32 售卖规格:1个

    西域价: ¥ 400.90 / 个    未税价: ¥ 354.78  (税率:13%)
    西域订货号 AAN620
    品牌型号 亚德客 HFR32
    配送至
    上海市上海市
    预计出货日 30个工作日 出货及送达时效说明 >>
    最小订货量 1个
    产品图片仅供参考,不能作为您选型购买的依据
    温馨提示 . 不支持7天无理由退货
    支付方式: 支付宝转账 微信转账 线下转账 账期付款

    企业会员专享

    专属折扣

    98折起

    运费包邮

    300元起

    惊喜派送

    随机礼包

    服务说明

    • · 由西域供应链及授权供应商发货 并提供售后服务
    • · 因库存实时变化,具体发货时间 以实际发货为准

    售前说明

    400-821-8800    在线客服

    • 商品介绍
    • 规格参数
    • 包装参数
    • 产品咨询
    产品特点 Features
    i7LTy6D7bSUWoDtnC1GvSliKmd3ZbKZH388z%2BfVUDDI%3D%3AaWg0OHRzZGxnUFBZU2FBUg%3D%3D



    1. 180°开闭型,简化拾放动作,避开工作移动空间;

    2. 夹爪与前盖间金属片隔开,减小磨损,延长使用寿命;

    3. 手指开闭部分特殊设计,能有效防止杂物进入;

    4. 所有系列均附磁石,便于控制;

    5. 多种固定形式,便于安装。

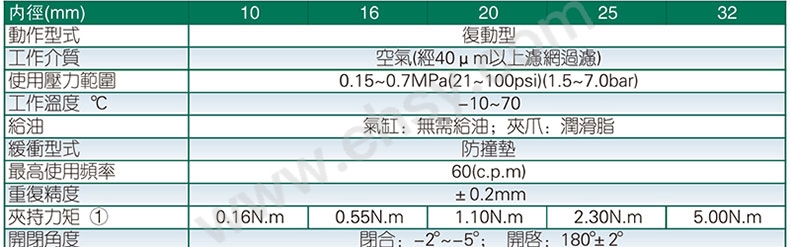

    技术参数 Specifications

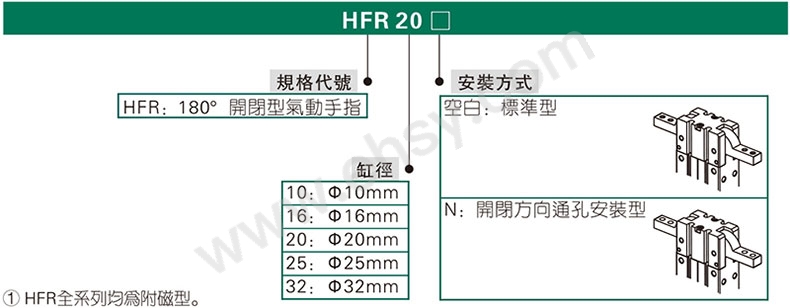

    选型指南 SelectionData

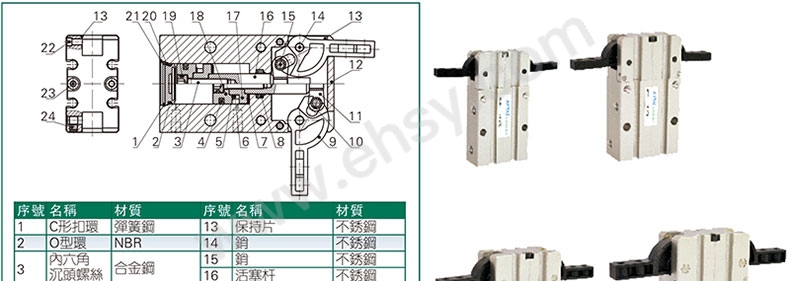

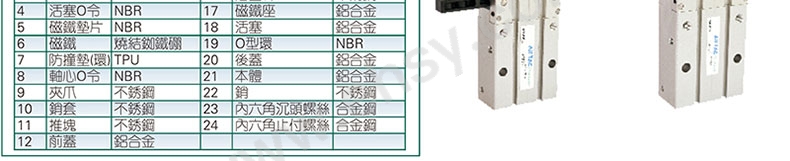

    产品细节 Details


    性能曲线 TechnicalCurves

    • 实效夹持力的选定;

      1.1、虽然配件与工作物之间的摩擦系数不同,产品型号选择请按工作物重量10-20倍计算的夹持力为佳;

      1.2、在工作物搬运时,当加速大过大及有冲击作用时,建议请加大倍数计算,较大的安全区域范围时必要的

      例:当工作物重量:0.05KG,夹持点距离L=30mm,

             使用压力:5kgf/cm²

             实效夹持力=0.05kg*20倍*9.8m/s²=10N以上。

             型号选定:建议选定HFR16型号,实效夹持力17N,满足夹持力设定值的20倍以上。

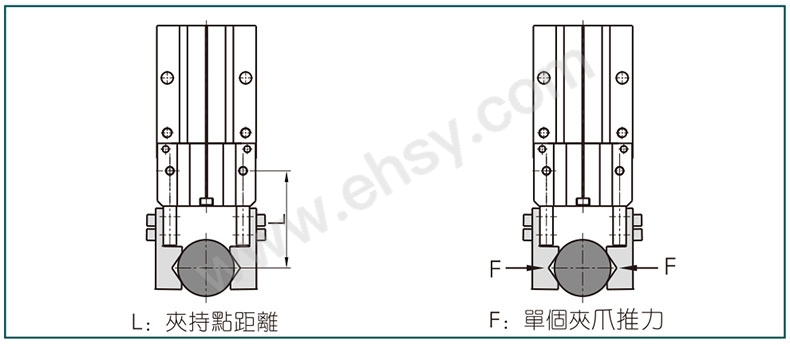

      1.3、如下图所示,在2个夹爪与配件接触全部工作物状态下夹住推理,以F来表示。

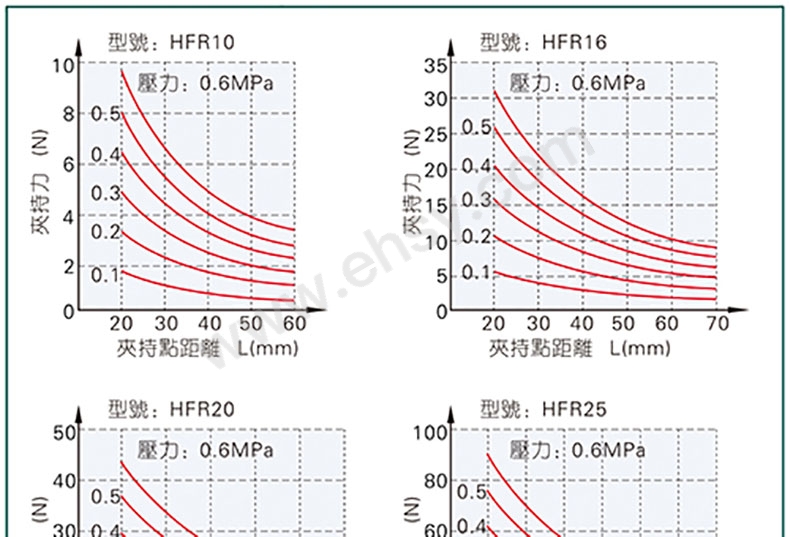

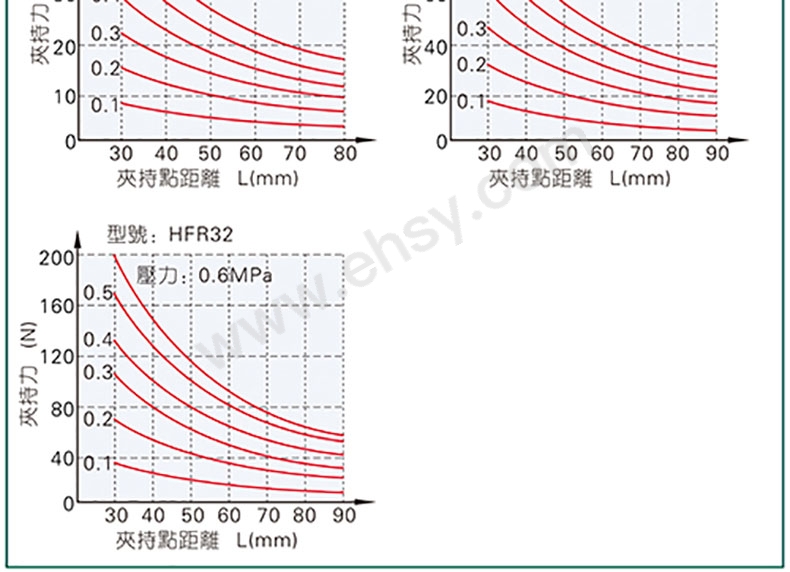

    夹持力与夹持点距离的关系;

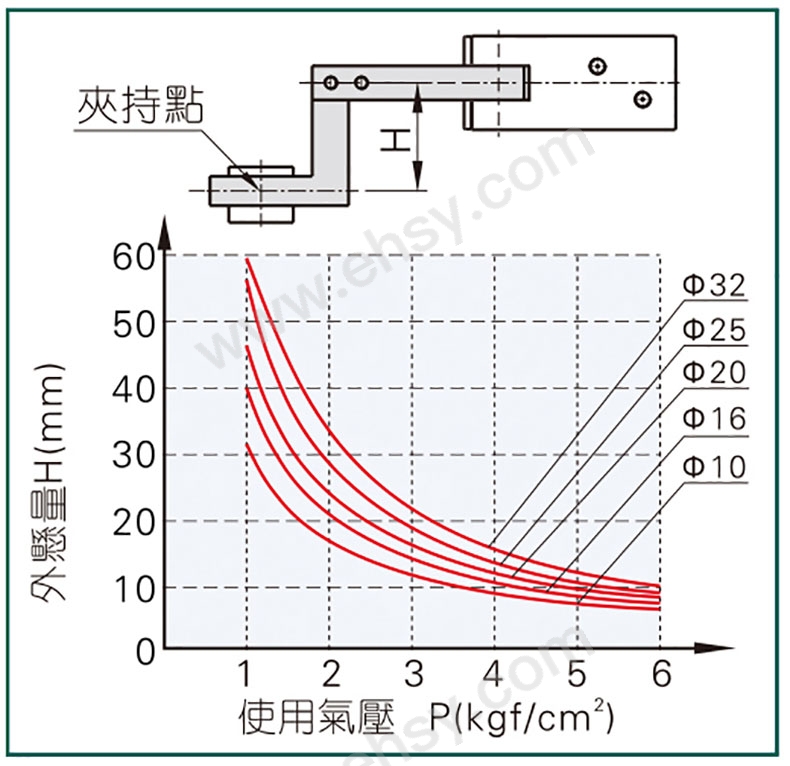

    夹持点位置的选定

    3.1、请在下表限制范围内选用夹持点,超过限制范围时,夹爪会受到过大的力矩负荷作用,导致使用寿命缩短;

    3.2、在夹持点允许范围内,尽量将冶具设计为短而轻,当冶具长而重时,夹爪开闭惯性力变大,使夹爪效能降低同时影响使用寿命。

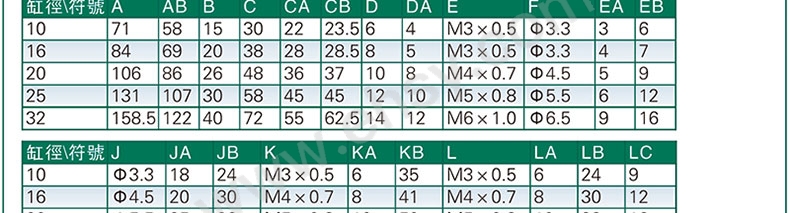

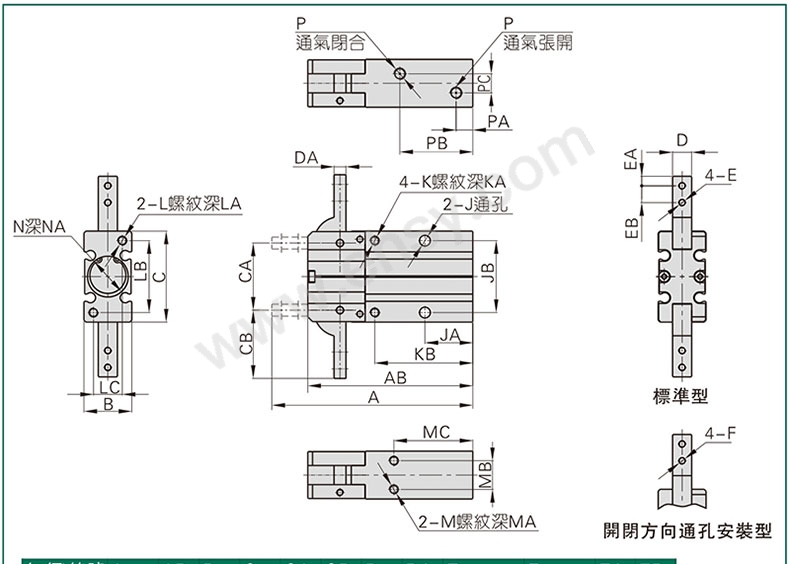

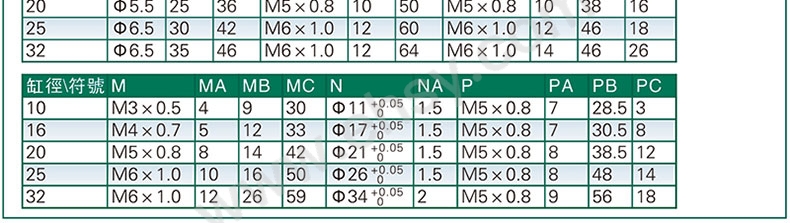

    产品尺寸 Dimensions


    注意事项 Notices
    • 因突发情况而回路圧力低下时,会发生夹持力减少及工件落下的肯定,为避免伤害人体或损坏设备,必须加装放落下装置;

    • 不要在过大外力及冲击力作用下使用气动手指;

    • 安装及固定气动手指时注意不可使其掉落、碰撞及损伤;

    • 在固定夹爪配件时,请不要扭转夹爪;

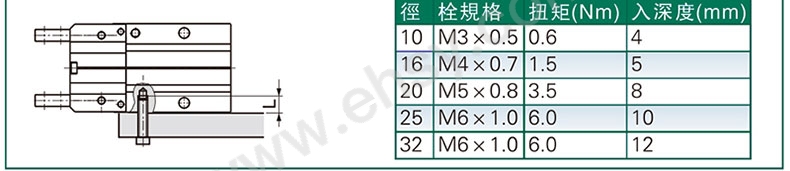

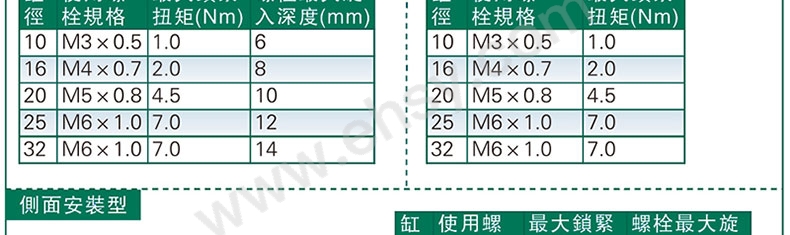

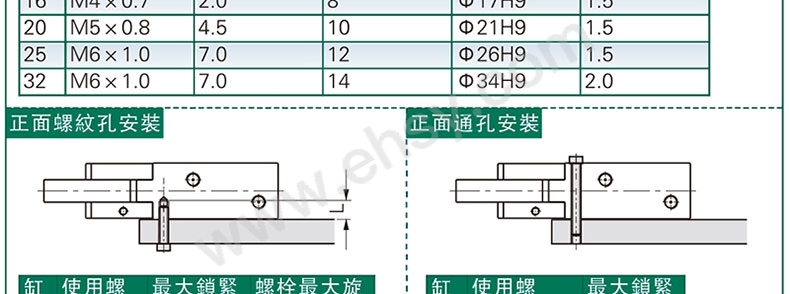

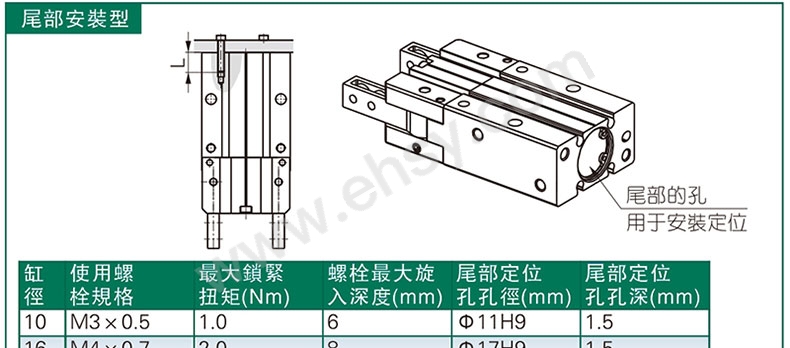

    • 气动手指有以下几种安装方法,且紧固螺丝锁紧力矩必须在下表规定的扭矩范围以内,太大会引起运转不良,太小会造成位置偏差与掉落;

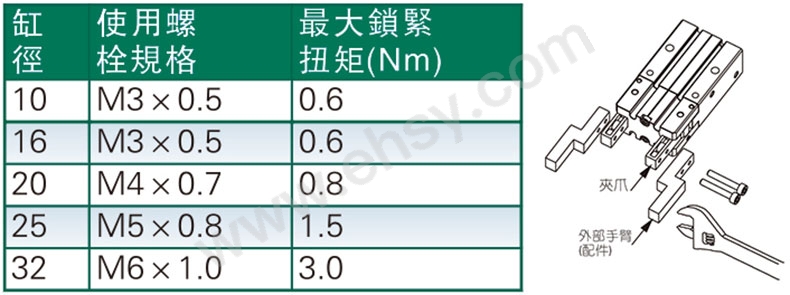

    夹爪配件安装方法:

    安装夹爪配件时特别注意,只可用开口扳手夹住夹爪,再用内六角扳手锁紧螺丝,切不可直接夹住本体后再来锁紧螺丝,否则容易损坏部件。请参考下表选定夹爪的固定螺栓锁紧力矩值;


    夹取工件时,工件必须位于两夹爪中心线上,且两夹爪需同时接触工件,否则容易损坏夹爪;

    • 确认无额外外力加之于夹爪上。横向负荷作用于夹爪上,产生冲击性负荷作用,造成夹爪晃动及损坏。设置间隙使气动手指在行程末端不致碰撞到工件及配件;

    • 工件插入动作时,中心线必须同轴,不可偏心,以免夹爪上产生额外外力。试车时,必须降低手动动作及使用压力以低俗使之运转,确认安全且无撞击等;

    • 请以调速阀等调整夹爪开闭速度使之不要过快;

    • 人不可进入气动手指的移动路径上且不可防止物品;

    • 取下气动手指时,在确认未夹持工件状态下,将压缩空气排放后方可取下。

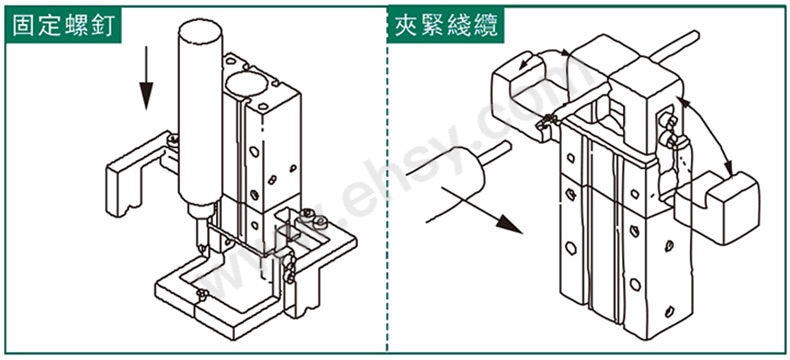

    产品应用 Applications


    规格参数
    品牌AirTAC/亚德客
    类别支点开闭型气爪
    系列HFR
    动作方式双作用
    缸径(mm)32
    接管口径(inch)M5
    工作压力(Mpa)0.15-0.7
    工作温度(℃)-10-70
    最高使用频度 (C.P.M)60
    重复精度(mm)±0.02
