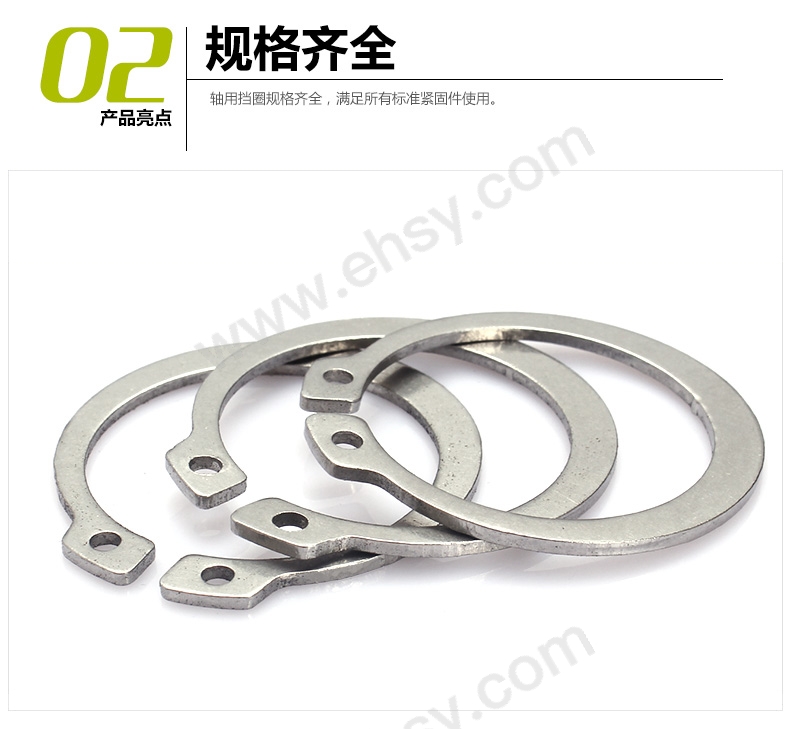

轴用弹性挡圈俗称轴用挡圈、轴用卡簧、轴卡、轴档、轴用档卡,轴用弹性挡圈广泛应用于航空、造船、汽车制造、机械设备、
医疗、化工机械、铁路、电站、建筑工程、机电设备安装、仪器仪表、机箱机柜、家具、电子、电器等行业。轴用弹性挡圈是一种安
装于槽轴上,用作固定零部件的轴向运动,这类挡圈的内径比装配轴径稍小。安装时须用卡簧钳,将钳嘴插入挡圈的钳孔中,扩张挡
圈,才能放入预先加工好的轴槽上。

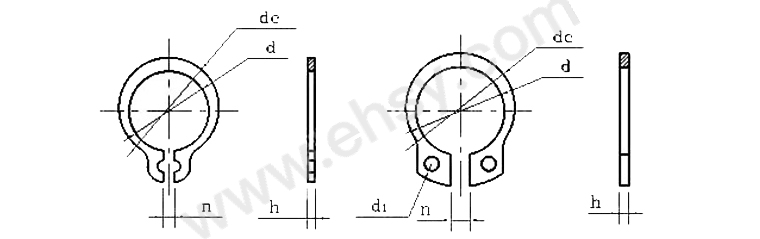

尺寸说明:例如:Ф15(指适用公称轴径) 单位:mm
公称直径 | d | h | d1 | ||
基本尺寸 | 极限偏差 | 基本尺寸 | 极限偏差 | ||
3 | 2.7 | +0.04 -0.15 | 0.4 | +0.03 -0.06 | 1 |
4 | 3.7 | ||||
5 | 4.7 | 0.6 | +0.04 -0.07 | ||
6 | 5.6 | 1.2 | |||
7 | 6.5 | +0.06 -0.18 | |||
8 | 7.4 | 0.8 | +0.04 -0.10 | ||
9 | 8.4 | ||||
10 | 9.3 | +0.10 -0.36 | 1 | +0.05 -0.13 | 1.5 |
11 | 10.2 | ||||
12 | 11 | ||||
13 | 11.9 | 1.7 | |||
14 | 12.9 | ||||
15 | 13.8 | ||||
16 | 14.7 | ||||
17 | 15.7 | ||||
18 | 16.5 | ||||
19 | 17.5 | 2 | |||
20 | 18.5 | +0.13 -0.42 | |||
21 | 19.5 | ||||
22 | 20.5 | ||||
24 | 22.2 | +0.21 -0.42 | 1.2 | ||
25 | 23.2 | ||||
26 | 24.2 | ||||
28 | 25.9 | ||||
29 | 26.9 | ||||
30 | 27.9 | ||||
32 | 29.6 | 2.5 | |||
34 | 31.5 | +0.25 -0.50 | 1.5 | +0.06 -0.15 | |
35 | 32.2 | ||||
36 | 33.2 | ||||
37 | 34.2 | ||||
38 | 35.2 | ||||
40 | 36.5 | +0.39 -0.90 | |||
42 | 38.5 | 3 | |||
45 | 41.5 | ||||
48 | 44.5 | ||||
50 | 45.8 | 2 | +0.06 -0.18 | ||
52 | 47.8 | ||||
55 | 50.8 | +0.46 -1.10 | |||
56 | 51.8 | ||||
58 | 53.8 | ||||
60 | 55.8 | ||||
62 | 57.8 | ||||
63 | 58.8 | ||||
65 | 60.8 | 2.5 | +0.07 -0.22 | ||
68 | 63.5 | ||||
70 | 65.5 | ||||
72 | 67.5 | ||||
75 | 70.5 | ||||
78 | 73.5 | ||||
80 | 74.5 | ||||
82 | 76.5 | ||||
85 | 79.5 | ||||
88 | 82.5 | +0.54 -1.30 | |||
90 | 84.5 | ||||
95 | 89.5 | ||||
100 | 94.5 | ||||
105 | 98 | 3 | |||
110 | 103 | 4 | |||
115 | 108 | ||||
120 | 113 | ||||
125 | 118 | ||||
130 | 123 | +0.63 -1.50 | |||
135 | 128 | ||||
140 | 133 | ||||
145 | 138 | ||||
150 | 142 | ||||
155 | 146 | ||||
160 | 151 | ||||
165 | 155.5 | ||||
170 | 160.5 | ||||
175 | 165.5 | ||||
180 | 170.5 | ||||
185 | 175.5 | ||||
190 | 180.5 | +0.72 -1.70 | |||
195 | 185.5 | ||||
200 | 190.5 |
1、正确选择产品
1)在使用之前先确认产品的机械性能是否满足客户使用要求(如螺栓的抗拉强度和螺帽的安全负荷)。
2)螺栓的长度选择应恰当,以旋紧后露出螺帽1-2个牙距为准。
3)使用前产品螺纹应保持清洁。
2、如何正确使用紧固件
1)拧紧时应注意扳手施力方向要与螺杆轴线重合,切勿倾斜。
2)在旋紧过程中用力不可超过安全扭力且要均匀,尽量选用扭力扳手或者套筒配合使用。
3)上锁速度过快会导致锁死,建议不要使用电动或气动扳手。
4)保持螺纹清洁,为确保螺丝和螺帽配合顺畅,建议把产品装在干净的容器内取用,勿随意放置。
3、维护保养标准
1)拆卸下的螺丝、螺帽有轻微损伤的,应用板牙、丝锥修复。
2)拆下的和修复的螺丝、螺帽应以油泡或上润滑油的方式进行保养,并按规格、型号用途分类摆放整齐。
4、报废标准
有明显裂纹、断扣、滑死、乱扣、螺杆拉伸变形、剪切痕迹等其他一切经现场领导认定不能修复的螺栓方可报废处理。
规格参数 | |
品牌 | AOFENG/奥峰 |
类别 | 公制(Metric) |
系列 | 轴用卡簧 |

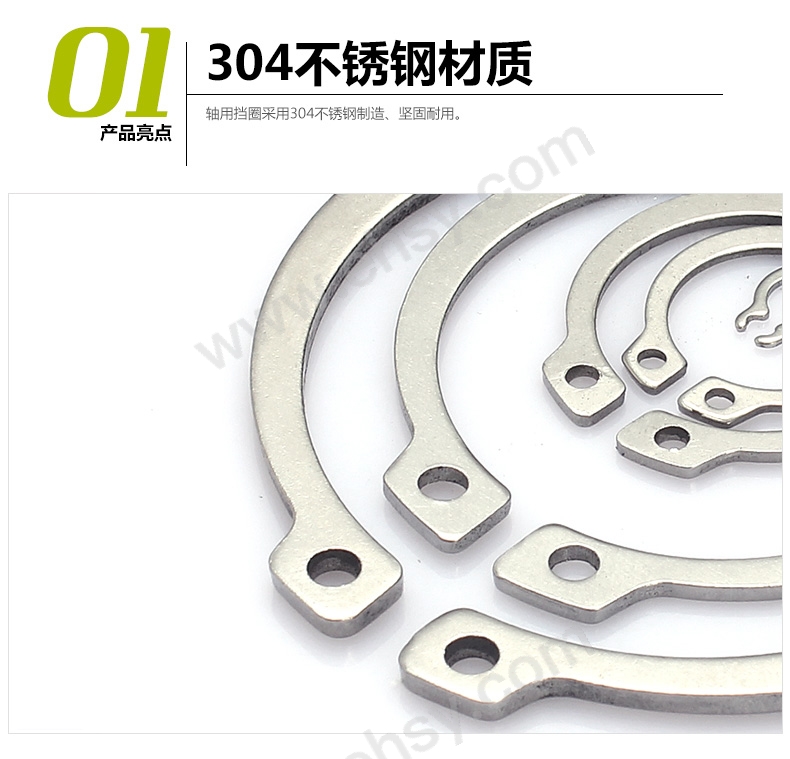

材质 | 不锈钢304/A2 |
产品标准 | GB894.1 |
轴径d(mm) | 26 |
沟槽直径d2(mm) | 24.9 |
挡圈内径d3(mm) | 24.2 |
挡圈外径d4(mm) | 36 |
挡圈厚度s(mm) | 1.2 |
表面处理 | 本色 |
包装数量 | 100个/包 |
