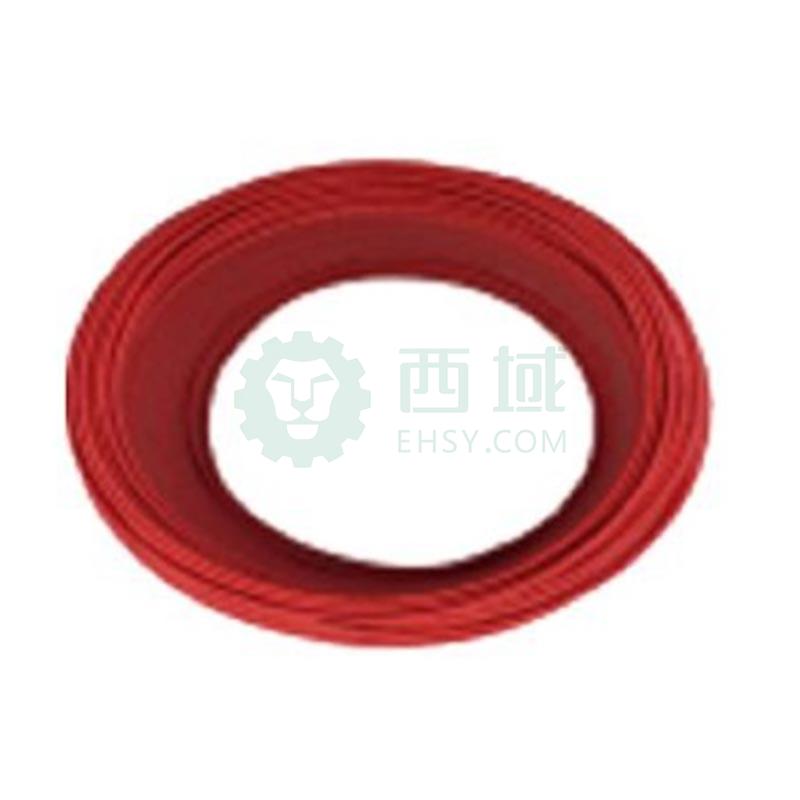

JTW-LCD-ZS5000 缆式线型感温火灾探测器（以下简称探测器）是江苏中实电子有限公司开发的具有独立自主知识产权的智能型缆式线型感温火灾探测器。该探测器以 中华人民共和国国家标准 GB16280-2014《线型感温火灾探测器》为其主要设计依据， 由信号处理器、敏感部件、终端处理器三部分构成，其主要性能指标已超过国外发达 国家同类产品的先进技术水平。 该探测器可与国内外任何厂家的火灾报警控制器连接构成火灾自动探测报警系统，其可以有效的保护以下对象：

 ◆电缆设施：电缆隧道、电缆竖井、电缆夹层、电缆桥架等；

◆电力设施：配电装置、开关设备、变压器、电抗器等；

◆油品、气体、液压站、润滑油库、油罐、气罐、燃油锅炉、燃气锅炉、喷（烤） 漆房等；

◆皮带传输设施、运煤，运料皮带、自动化生产线。

1、工作原理： 探测器由信号处理器、敏感部件、终端处理器三部分构成。探测器具有差温、定 温复合报警功能。信号处理器内设信号处理电路，其中包括信号采集、信号放大转换 电路、环境温度补偿电路等。信号处理器与一定长度的敏感部件和终端处理器连接使 用，信号处理器对敏感部件周围温度进行连续的监视，对于异常情况造成的温度升高 进行火警报警；对敏感部件导体的断路、短路进行故障报警。

2、主要技术参数：

◆符合中华人民共和国国家标准 GB16280-2014《线型感温火灾探测器》的相关要 求,其标准报警长度为 1 米。

◆定温报警动作温度为 85℃；

◆具有差温报警功能；

◆具有 100mm 小尺寸火焰报警的功能；

◆探测器类别：可恢复式缆式线型差定温火灾探测器；JTW-LCD-ZS5000-V1.0 beta 说明书地址：南京市六合区东沟镇南京四桥经济园 5 号 电话：025-56871118/56871119 传真：025-56871119 转 8016 邮箱：Zons_js@163.com 3

◆工作电压：DC24V±15%；

◆探测器监视电流小于 100mA；

◆探测器电源过流保护电流 200mA；

◆适用环境温度范围：－40℃～＋50℃ （D）；

◆相对湿度≤95％，无凝露；

◆状态指示：正常运行绿灯闪烁 火警状态红灯常亮 故障状态黄灯常亮

◆外壳防护等级：IP66。

1、工作原理： 探测器由信号处理器、敏感部件、终端处理器三部分构成。探测器具有差温、定 温复合报警功能。信号处理器内设信号处理电路，其中包括信号采集、信号放大转换 电路、环境温度补偿电路等。信号处理器与一定长度的敏感部件和终端处理器连接使 用，信号处理器对敏感部件周围温度进行连续的监视，对于异常情况造成的温度升高 进行火警报警；对敏感部件导体的断路、短路进行故障报警。

2、主要技术参数：

◆符合中华人民共和国国家标准 GB16280-2014《线型感温火灾探测器》的相关要 求,其标准报警长度为 1 米。

◆定温报警动作温度为 85℃；

◆具有差温报警功能；

◆具有 100mm 小尺寸火焰报警的功能；

◆探测器类别：可恢复式缆式线型差定温火灾探测器；JTW-LCD-ZS5000-V1.0 beta

◆工作电压：DC24V±15%；

◆探测器监视电流小于 100mA；

◆探测器电源过流保护电流 200mA；

◆适用环境温度范围：－40℃～＋50℃ （D）；

◆相对湿度≤95％，无凝露；

◆状态指示：正常运行绿灯闪烁 火警状态红灯常亮 故障状态黄灯常亮

◆外壳防护等级：IP66。

1、设计说明：

（1） 探测器必须严格按照 GB50116-2013《火灾自动报警系统设计规范》要求， 结合探测区域的特征、环境温度及被保护物所需的报警温度，来决定探测器使用的长 度、回路数、报警分区及报警温度的设定；

（2） 每根敏感部件的最大安装使用长度不超过 150m；

（3） 当敏感部件中间有接头时，必须采用中间接线盒，并按要求安装接线，并 保证盒体的密封性能，以保证探测器的稳定运行； （4） 敏感部件与信号处理器之间可采用信号电缆连接，但信号电缆导体间绝缘 电阻必须大于 2000MΩ，且信号电缆导体的内阻小于 100Ω。

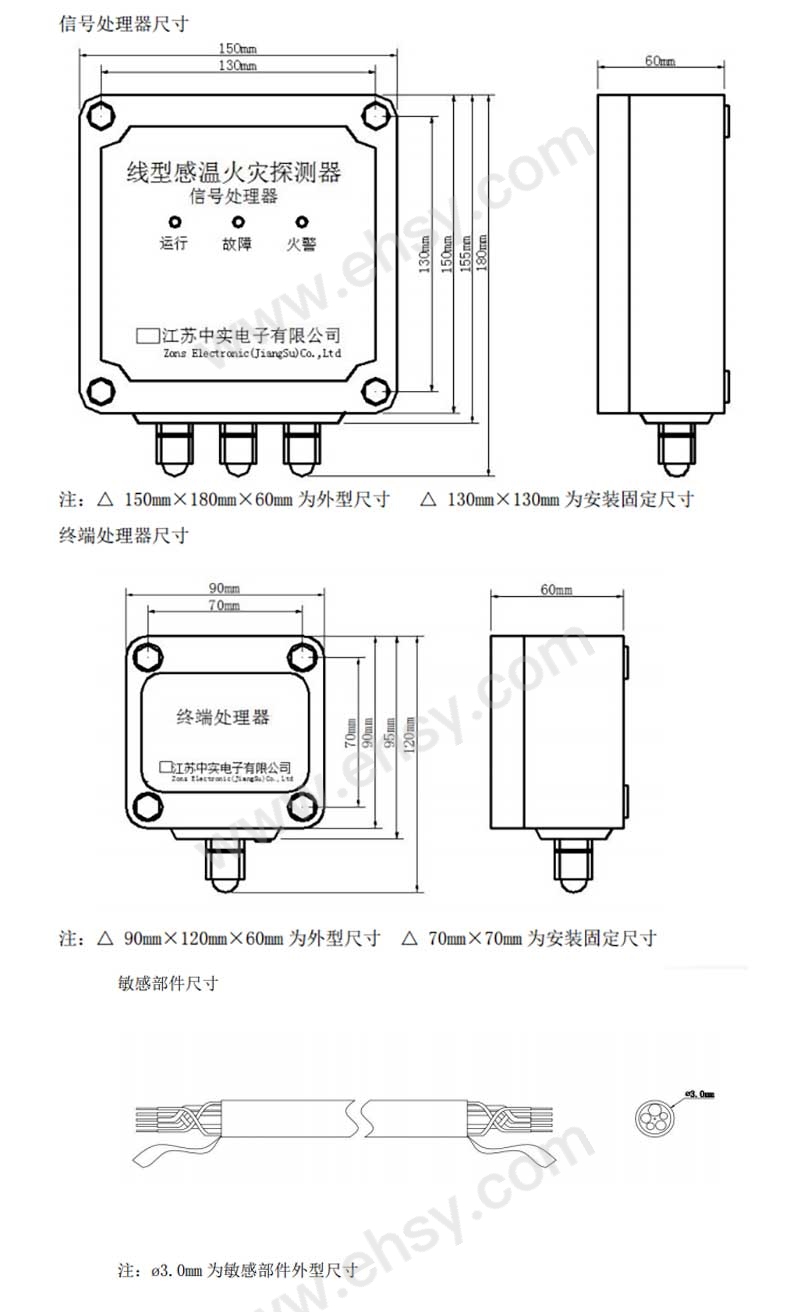

2、信号处理器、终端处理器安装要求：

  (1)处理器外壳为工程绝缘塑料，探测器无电气强度要求。接线时需打开信号处 理器、终端处理器盒盖。敏感元件、信号线、电源线均需通过防水接线孔穿入。安装 后需将防水接线孔锁紧。

（2）信号处理器安装在室内时， 应将其固定在现场附近的墙壁上或金属框架上； 采用集中安装的原则， 距地高度应在 1.5m 左右； （3）信号处理器安装在室外时，应有外罩防雨箱；

（4）信号处理器应安装在明显便于观察、维护的位置，并设醒目标志牌；

  (5) 强电磁干扰场合，务必在敏感部件上套入磁环，磁环位于信号处理器电路JTW-LCD-ZS5000-V1.04 板下方。并将敏感元件内屏蔽铝箔层可靠接地。

 （6）红色六位拨码开关为内部开发调试所用，出厂时均处于数字侧。

 （7）安装信号处理器、终端处理器时，必须保证盒体的密封性能，以保证达到 探测器各部分的防护等级。否则，将使探测器可靠性下降，降低探测器的性能，并造 成探测器误报火警或故障情况的发生。

3、桥架设计示例： 对于电缆区域的火灾探测，感温电缆宜采用正弦波接触式敷设。 正弦波安装 注：其它应用安装请遵照相关设计规范或与厂家联系。

4、安装警示： 敏感部件不同于普通电缆，其过度的挤压会造成电缆内部的机械损伤，引起误报。 因此在安装过程中应遵循如下原则：

★敏感部件放线时其放线拉力不得大于 100N；

★放线时尽量避免重物挤压在敏感部件上；

★敏感部件应安装在避免有机械损伤的场所；

★安装时严禁将敏感部件锐折；

★避免在敏感部件上涂刷腐蚀性物质；

★在固定敏感部件时，使用的尼龙扎带不能扎得过紧，避免内部绝缘破损，引起误报。
