长流/COOLIUM 冷水机，LX-5000+（含2-60泵） 质保1年 售卖规格：1台

• 随着近年来科学仪器的不断发展和普及, 各种配套产品也得到了突飞猛进的发展, 冷却水循环机就是其中的一种, 它的作用是通过温度相对较低的水来把仪器所产生的热量带走, 从而使仪器部分的温度保持在一个较低的水平


• 本机是通过压缩机进行制冷, 再与水进行热交换, 使水的温度降低, 通过循环泵送出。同时使用温度控制器进行温度控制，具备恒温、冷却、循环的三种功能

• 结构组成：本机为独立式机组，由制冷机组，循环系统，电子控制三部分组成

• 工作原理：本机所产生的冷水与需控温的设备形成一封闭循环水路。设备或仪表所产生的热量由液体载体从设备中传递出来。通过制冷机将热量散发到机外，从而保证设备工作在正常的温度范围内。同时封闭的循环水路中一般采用专用介质，有效的解决了传统开路循环系统结垢、异物堵塞的问题，从而极大地降低了循环水路的维护量与故障率

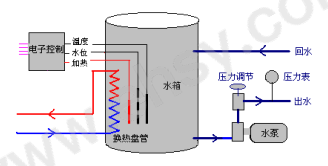

  工作原理如下图所示：

系统自整定：

• 当温度控制效果不理想时可进行系统自整定。自整定过程中温度会有较大过冲，用户在进行系统自整定前请充分考虑此因素。

• 在运行及正常显示状态下，长按“移位”键5秒，上排显示自整定提示符“AT”，下排显示“oFF”，可点击“增加”或“减小”键选择显示“on”或“oFF”，在显示“on”时，点击“SET”键，正在自整定提示符“AT NOW”闪烁，自整定完成后，“AT NOW” 字符停止闪烁，控制器会得到一组更佳的系统PID参数，参数值自动保存

• 在自整定过程中，重复上述操作，在显示“oFF”时，点击“SET”键，可终止自整定程序运行。若工作模式为2或3时，点击“RUN”键也可终止自整定程序运行

• 当“SP≥dP”时，自整定结果保存为P1、I1、d1；反之，保存为P2、I2、d2

• 在系统自整定过程中，“HEATING”键无效，始终允许加热输出，加热允许指示灯常亮；若有上偏差超温报警，“ALM!”字符不亮，蜂鸣器也不鸣叫，但超温报警继电器输出会断开；温度及内部参数设定无效

本机后板说明：

• 总电源开关：在机器后右部上侧

• 出水口：在机器后部，循环水送出，可选装过滤排污装置

• 回水口：在机器后部，循环水返回，水咀尺寸可按用户要求配置

• 排水口：在机器后部，旋开排水塞即可排空水箱

• 调压阀：在机器后部，手柄水平时，内部旁通全开，出水压力最小

• 温度、压力、水位显示为标准配置

• 动态恒温控制系统，响应快，恒温波动小

• 制冷系统关键部件如压缩机、循环风扇等采用进口名牌产品

• 采用进口循环泵，循环流量大，最高压力达到3.7bar；输出压力可调

• 制冷功率和循环泵压力可以满足实验室分析仪器及工业设备配套的冷却和恒温

恒温范围@20℃室温

5~80℃

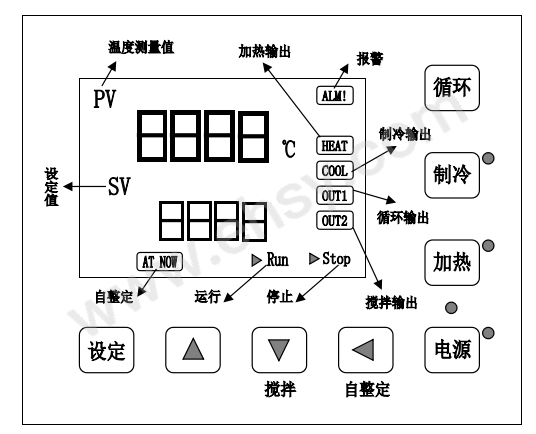

• 1.“电源”（POWER）键：连续按下此键“POWER”,秒开启或关闭控制器本身的显示和所有输出

• 注意：通过此键使控制器处于关闭状态时，并未真正切断设备电源，因此若设备长时间不使用，强烈建议拔掉设备外部电源！

• 2．“循环”(RUN)键：循环输出开关键

• 注意：该键在系统为手动模式时才可以使用

• 3．“制冷”(COOLING)、“加热”(HEATING)键：制冷、加热允许开关键

• 注意：该键在系统控制为手动模式时才可以使用

• 4．“设定”(SET)键：在正常显示状态下，点击此键可进入到温度设定状态，长按此键可进入到内部参数设定状态

• 5．“◄”（移位）键：在设定状态下点击此键可使设定值移位闪烁修改。在正常显示状态下，长按此键5秒可进入到温度自整定选择状态

• 6．“▼”（减小）键：在设定状态点击此键可使设定值递减，长按此键可使设定值连续递减

• 7．“▲”（增加）键：在设定状态点击此键可使设定值递加，长按此键可使设定值连续递加

使用方法：

• 1.本机要求外接闭路循环

• 2.为避免进水与出水出现接错、接反的可能，而造成影响冷却效果，或发生不应发生的事故，请务必先检查被需要冷却的设备的冷却水路方向，或先仔细阅读被需要冷却的设备的说明书

• 3.管道连接：本机后上部设有出水接口、回水接口各一个，分别与需要冷却的设备相连接，本机出水接口与被需要冷却的设备的进水口连接，本机回水接口与被需要冷却的设备的出水口连接。两设备之间的连接要求采用耐压软管，以防漏水、以及管道破裂

• 加水：本机禁止无水运行。水箱加水口设在机器顶部，拧开加水口，即可往水箱加水，一般采用蒸馏水、纯净水、轻质油等专用介质。机器前面板设有“水位”观察窗，一般加水到“水位”指示窗口的上限即可。当外循环水路较长，占用较多循环介质时，在首次运行本机时，请注意观察水位，及时补充循环液，确保本机正常水位

操作及使用方法：

• 1．点击“POWER”键，仪表上电，控制器处于显示，所有输出处于关闭状态，点击“RUN”运行键进入到正常工作状态，系统会自动启动水泵、压缩机,并进行自动温度控制

• 2．温度设定

• 在正常显示状态下，点击“SET”键，进入到温度设定状态，显示窗上排显示提示符“SP”，下排显示温度设定值，修改到所需的设定值后，再点击“SET”键，退出此设定状态，修改的设定值自动保存

• 3．内部参数设定

• 在正常显示状态下，长按“SET”键3秒，显示窗上排显示密码提示符“PA”，下排显示密码值，修改到所需的密码值后，再点击“SET”键，若密码值不正确，控制器自动返回到正常显示状态，若密码值正确，则进入到内部参数设定状态，再点击“SET”键可以依次修改各个参数；再长按“SET”键3秒，可以退出此状态，参数值自动保存

• 注：

  1）模式1：手动模式，电源键开启后直接进入到运行状态，与“RUN”无关，“HEATING”和“COOLING”键有效，对应加热和制冷允许指示灯点亮或熄灭

  2）模式2：手动模式，电源键开启后进入到停止状态，点击“RUN”键启停运行，液晶屏相应显示提示符“RUN”或“STOP”，在运行状态下，“HEATING”和“COOLING”键才有效，对应加热和制冷允许指示灯点亮或熄灭，在停止状态下，“HEATING”和“COOLING”键无效

  3）模式3：自动模式，电源键开启后,点按“RUN”键直接进入到运行状态，控制器自动控制加热和制冷输出，“HEATING”和“COOLING”键无效，加热和制冷允许指示灯自动点亮或熄灭（出厂默认为模式3）

温度异常报警：

• 若显示窗上排显示“---”，表示温度传感器故障或温度超过测量范围或仪表本身故障，仪表自动断开加热输出，蜂鸣器连续鸣叫，“ALM!”字符点亮，请检查温度传感器及其接线

• 上偏差超温报警时，蜂鸣器断续鸣叫，“ALM!”字符常亮，超温报警继电器输出断开

• 注：若由于改变温度设定值而产生超温报警，“ALM!”字符常亮，但蜂鸣器不鸣叫

• 故障报警：

  当信号“SIN1”开路时显示错误代码“LoLL”，蜂鸣器连续鸣叫，若选择液位控制方，表示水箱液位不足，仪器自动关断水泵，压缩机输出

  当信号“SIN2”开路时显示错误代码“HPLP”，蜂鸣器连续鸣叫，若选择压力控制，表示制冷压力过高或过低，仪器自动关断制冷输出

  当允许累计使用时间到时，显示错误代码“E-05”，蜂鸣器连续鸣叫，关闭所有输出

  蜂鸣器鸣叫时可按任意键消音

使用注意事项：

• 1. 应避免阳光直射到仪器上

• 2. 仪器应放置在温度低于35℃，没有腐蚀性气体，相对湿度低于80％的环境中

• 3. 使用时仪器四周应通风良好，距墙壁或障碍物不得少于30cm

• 4. 该仪器必须使用独立电源（交流220V，50Hz，16A)并妥善接地

• 5. 仪器搬运挪动前应先停机放出介质。搬运中仪器须直立搬运，如必须倾斜倾斜角不得大于45度

• 6. 制冷系统不得频繁开停，否则可能损坏压缩机

• 分析仪器：电镜光谱仪质谱仪粘度计旋光仪衍射仪发酵装置旋转蒸发仪

• 真空获得及医疗：分子泵扩散泵降温毯X光机核磁共振加速器

• 工业设备及其它：激光设备真空镀膜设备生物制药模具机床真空炉焊接机
