产品特点
Features
|
技术参数
Specifications
| 输入（环境温度25℃） | ||||
| 额定电压 | 使用电压范围 | 输入电流 *1 | 电压电平 | |
| 动作电压 | 复位电压 | |||
| DC5～24V | DC4～30V | 7mA以下 *2 | DC4V以下 | DC1V以上 |
| DC12～24V | DC9.6～30V | DC9.6V以下 | ||
| *1. G3PA已将输入电流恒流化。（环境温度25℃时） | ||||
| *2. 欧姆龙的温控器系列DC12V、20mA输出型可连接3台。 | ||||
| 输出 | |||||
| 型号项目 | 额定负载电压 | 负载电压范围 | 负载电流 * | 浪涌ON电流耐量 | 峰值重复切断电压(参考值) |
| G3PA-210B-VD | AC24～240V | AC19～264V | 0.1～10A(40℃时) | 150A(60Hz、1周期) | 600V(VDRM) |
| G3PA-220B-VD | (50/60Hz) | (50/60Hz) | 0.1～20A(40℃时) | 220A(60Hz、1周期) | |
| G3PA-240B-VD | 0.5～40A(40℃时) | 440A(60Hz、1周期) | |||
| G3PA-260B-VD | 0.5～60A(40℃时) | 440A(60Hz、1周期) | |||
| G3PA-420B-VD | AC200～400V | AC180～440V | 0.5～20A(30℃时) | 220A(60Hz、1周期) | 1,000V(VDRM) |
| G3PA-430B-VD | (50/60Hz) | (50/60Hz) | 0.5～30A(30℃时) | 440A(60Hz、1周期) | |
| G3PA-420B-VD-2 | AC200～480V | AC180～528V | 0.5～20A(30℃时) | 220A(60Hz、1周期) | 1,200V(VDRM) |
| G3PA-430B-VD-2 | (50/60Hz) | (50/60Hz) | 0.5～30A(30℃时) | 440A(60Hz、1周期) | |
| G3PA-450B-VD-2 | 0.5～50A(30℃时) | 440A(60Hz、1周期) | |||
| *根据环境温度的不同而不同。详情请参见Catalogd的特性数据“●负载电流-环境温度额定规格”。 | |||||
| 性能 | ||||||||||
| 项目 | 型号 | G3PA-210B-VD | G3PA-220B-VD | G3PA-240B-VD | G3PA-260B-VD | G3PA-420B-VD | G3PA-430B-VD | G3PA-420B-VD-2 | G3PA-430B-VD-2 | G3PA-450B-VD-2 |
| 动作时间 | 负载电源的1/2周期+1ms以下 | |||||||||
| 复位时间 | 负载电源的1/2周期+1ms以下 | |||||||||
| 输出ON电压下降 | 1.6V(RMS)以下 | 1.8V(RMS)以下 | ||||||||
| 漏电流 | 5mA以下(AC100V时) | 10mA以下(AC100V时) | 10mA以下(AC200V时) | 20mA以下(AC480V时) | ||||||
| 10mA以下(AC200V时) | 20mA以下(AC200V时) | 20mA以下(AC400V时) | ||||||||
| 绝缘电阻 | 100MΩ以上(DC500V兆欧表) | |||||||||
| 耐电压 | AC4,000V 50/60Hz 1min | |||||||||
| 振动 | 10～55～10Hz 单振幅0.375mm(双振幅0.75mm)(DIN导轨安装时) | |||||||||
| 冲击 | 300m/s2(DIN导轨安装时) | |||||||||
| 保存温度 | -30～+100℃(无结冰、结露) | |||||||||
| 使用环境温度 | -30～+80℃(无结冰、结露) | |||||||||
| 使用环境湿度 | 45～85%RH | |||||||||
| 质量 | 约260g | 约340g | 约460g | 约900g | 约290g | 约410g | 约380g | 约500g | 约900g | |
选型指南
SelectionData
| 绝缘方式 | 过零触发功能 | 动作指示灯 | 输出的适用负载 *1 | 输入的额定电压 | 型号 |
| 光电三端双向开关耦合器 | 有 | 有 | 10A AC24～240V *2 | DC5～24V | G3PA-210B-VD DC5-24 |
| 20A AC24～240V *2 | G3PA-220B-VD DC5-24 | ||||
| 40A AC24～240V *2 | G3PA-240B-VD DC5-24 | ||||
| 60A AC24～240V *2 | G3PA-260B-VD DC5-24 | ||||
| 20A AC200～400V | DC12～24V | G3PA-420B-VD DC12-24 | |||
| 30A AC200～400V | G3PA-430B-VD DC12-24 | ||||
| 20A AC200～480V | G3PA-420B-VD-2 DC12-24 | ||||
| 30A AC200～480V | G3PA-430B-VD-2 DC12-24 | ||||
| 50A AC200～480V | G3PA-450B-VD-2 DC12-24 | ||||
| 注： 附带功率元件盒 *1. 根据环境温度的不同而不同。详情请参见Catalog的特性数据“●负载电流-环境温度额定规格”。 *2. AC75V以下时损失时间变长，请在实际负载下进行确认。 | |||||

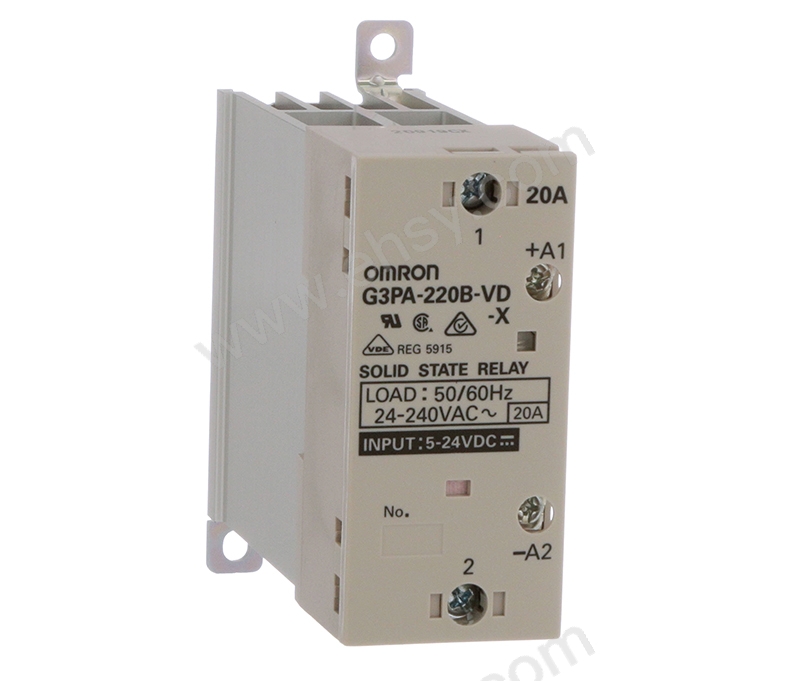

产品细节
Details
| 规格参数 | |
| 品牌 | OMRON/欧姆龙 |
| 类别 | 固态继电器 |
| 系列 | G3PA |
