产品介绍
Overview
产品名称:松下 位移传感器,HG-C1050 制造商型号:HG-C1050 品牌:松下/Panasonic 包装单位:个 |
技术参数
Specifications
项目 | 内容 |
---|---|
订货产品号 | HG-C1050 |
型号 | HG-C1050 |
适合規格 | EMC适合指令、FDA规则 |
测量中心距离 | 50mm |
测量范围 | ±15mm |
重复精度 | 30μm |
直线性 | ±0.1% F.S. |
温度特性 | 0.03% F.S./℃ |
光源 | 红色半导体激光 2级(JIS/IEC/GB)/II级(FDA)(注) 最大输出:1mW 投光峰波长度:655nm (注):根据FDA规则中Laser Notice No.50规定、遵守FDA规则。 |
光束直径 | 约ø70μm (注):测量中心距离的大小。按照中心光强度的1/e2(约13.5%)定义。如果定义区域外有光泄漏、并且检测点 周围有高于检测点本身的强反射、测定结果可能会受到影响。 |
电源电压 | 12~24V DC±10% 脉动P-P10%以下 |
消耗电流 | 40mA以下(电源电压24V DC时) 65mA以下(电源电压12V DC时) (注) : 从2016年6月生产的产品开始进行规格变更。2016年5月前生产的产品: 40mA以下(电源电压24V DC时)、60mA以下(电源电压12V DC时) |
控制输出 | NPN开路集电极晶体管 ・最大流入电流:50mA ・外加电压:30V DC以下(控制输出-0V之间) ・剩余电压:1.5V以下(流入电流50mA时) ・漏电流:0.1mA以下 |
控制输出:输出动作 | 入光时ON/非入光时ON 可切换 |
控制输出:短路保护 | 配备(自动恢复) |
模拟输出 : 模拟量电压输出 | ・输出范围:0~5V(报警时:+5.2V) ・输出阻抗:100Ω |
模拟输出 : 模拟电流输出 | ・输出范围:4~20mA(报警时:0mA) ・输出阻抗:300Ω (注) : 从2016年6月生产的产品开始追加了模拟电流输出功能。 |
反应时间 | 1.5ms/5ms/10ms 可切换 |
外部输入 | NPN无接点输入 ・输入条件 无效:+8~+V DC或开路 有效:0~+1.2V DC ・输入阻抗:约10kΩ |
污损度 | 2 |
使用标高 | 2,000m以下 |
耐环境性:保护构造 | IP67(IEC) |
耐环境性:使用环境温度 | -10~+45℃(注意不可结露、结冰)、存储时20~+60℃ |
耐环境性:使用环境湿度 | 35~85%RH、存储时:35~85%RH |
耐环境性:使用环境照度 | 白炽灯:受光面照明度3,000 lx以下 |
耐环境性:耐振动 | 耐久10~55Hz(周期1分钟) 双振幅1.5mm XYZ各方向2小时 |
耐环境性:耐冲击 | 耐久500m/s2(约50G) XYZ各方向3次 |
电缆 | 0.2mm25芯复合电缆, 长2m |
电缆延长 | 0.3mm2以上电缆 最多延长至全长10m |
材质 | 本体外壳:压铸铝 前罩:丙烯基 |
重量 | 本体重量:约35g(不含电缆)、约85g(含电缆) |

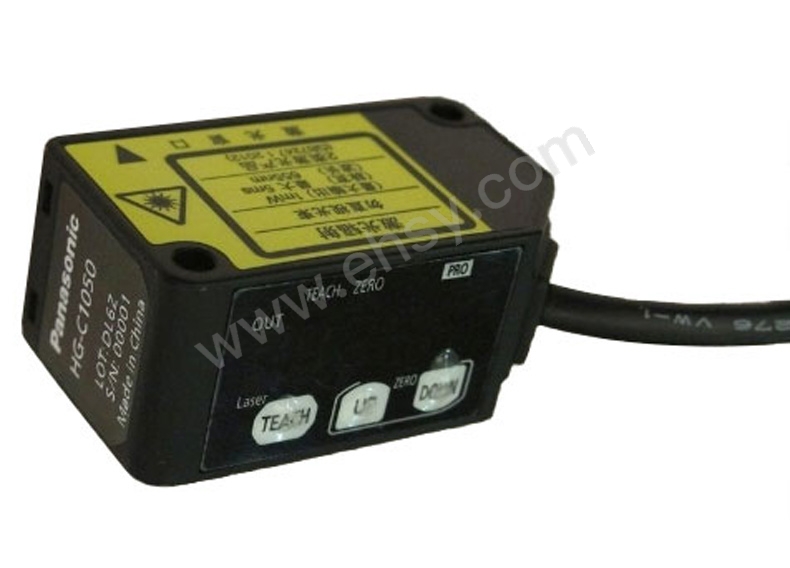

产品细节
Details

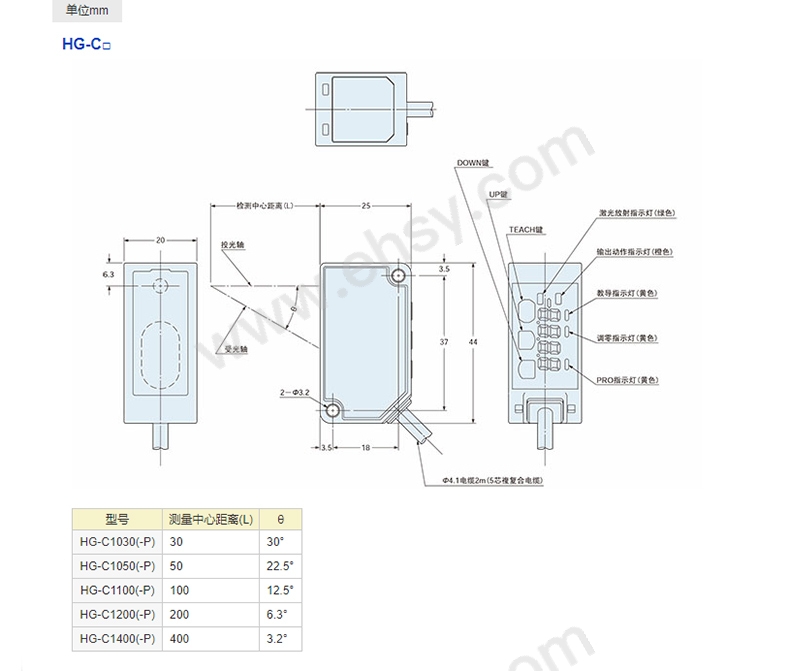

产品尺寸
Dimensions
规格参数 | |
品牌 | Panasonic/松下 |
类别 | 位移传感器 |
