浪涌保护器的作用及接线图

文/ 发布于2017-08-07 浏览次数:1091

  浪涌保护器也被称为防雷器,它是一种可以为各种电子设备、仪器仪表及通讯线路提供安全防护的电子装置。当电气回路或者是通信线路中因为外界的干扰突然产生了尖峰电流或者电压时,浪涌保护器也可以再极短的时间内导通分流,从而避免浪涌对回路中其他设备的损害。


浪涌保护器



    浪涌保护器的作用


  雷电放电可能发生在云层之间或云层内部,或云层对地之间;另外许多大容量电气设备的使用带来的内部浪涌,对供电系统(中国低压供电系统标准:AC 50Hz 220/380V)和用电设备的影响以及防雷和防浪涌的保护,已成为人们关注的焦点。云层与地之间的雷击放电,由一次或若干次单独的闪电组成,每次闪电都携带若干幅值很高、持续时间很短的电流。一个典型的雷电放电将包括二次或三次的闪电,每次闪电之间大约相隔二十分之一秒的时间。大多数闪电电流在10,000至100,000安培的范围之间降落,其持续时间一般小于100微秒。

  供电系统内部由于大容量设备和变频设备等的使用,带来日益严重的内部浪涌问题。我们将其归结为瞬态过电压(TVS)的影响。任何用电设备都存在供电电源电压的允许范围。有时即便是很窄的过电压冲击也会造成设备的电源或全部损坏。瞬态过电压(TVS)破坏作用就是这样。特别是对一些敏感的微电子设备,有时很小的浪涌冲击就可能造成致命的损坏。


      浪涌保护器接线图


  不同的场合有不同的用电需求,所以衍伸出来很多的电源系统,除了我们常见的单相系统外,还有TT系统、TN-C系统、TN-S系统等,因此浪涌保护器也开发了不同的型号来对应这些电源系统。


  浪涌保护器的作用及接线图


  单相系统中浪涌保护器的接线图,2P浪涌保护器都是以此为标准设计的,单相三线,上面两孔L口接火线,N口接地线,下面的PE口接地线。


  浪涌保护器的作用及接线图


  TT系统中浪涌保护器的接线图,TT系统是电源系统有一点直接接地。设备外露导电部分的接地与电源系统的接地电气上无关的系统。科佳电气产品中的3P+1浪涌保护器都是以此为标准设计的,三相四线,上面三个L口分别连接三条火线,下面的N口接PEN线,右侧的PE接地线。


  浪涌保护器的作用及接线图

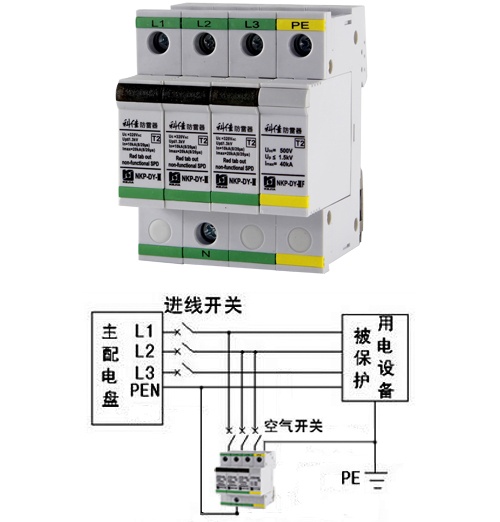

  TN-C系统中浪涌保护器的接线图,TN-C系统是干线部分保护零线与工作零线完全共用的系统,适用于无爆炸危险和安全条件较好较好的场所。科佳电气产品中的3P浪涌保护器都是以此为标准设计的,三相四线,上面三个L口分别连接三条火线,下面的PE口接PEN线。


  浪涌保护器的作用及接线图


  TN-S系统中浪涌保护器的接线图,TN-S系统是具有作用保护零线,即保护零线与工作零线完全分开的系统,适用于危险性较大或安全要求较高的场所。科佳电气产品中的4P浪涌保护器都是以此为标准设计的,三相五线,上面三个L口分别连接三条火线,右侧的N口接零线,下面的PE口接地线。

  随着社会技术的进步,浪涌保护器也在不断的发展,尤其是新楼房中随处可见它的身影。

免责声明:文章仅供学习和交流,如涉及作品版权问题需要我方删除,请联系我们,我们会在第一时间进行处理。
