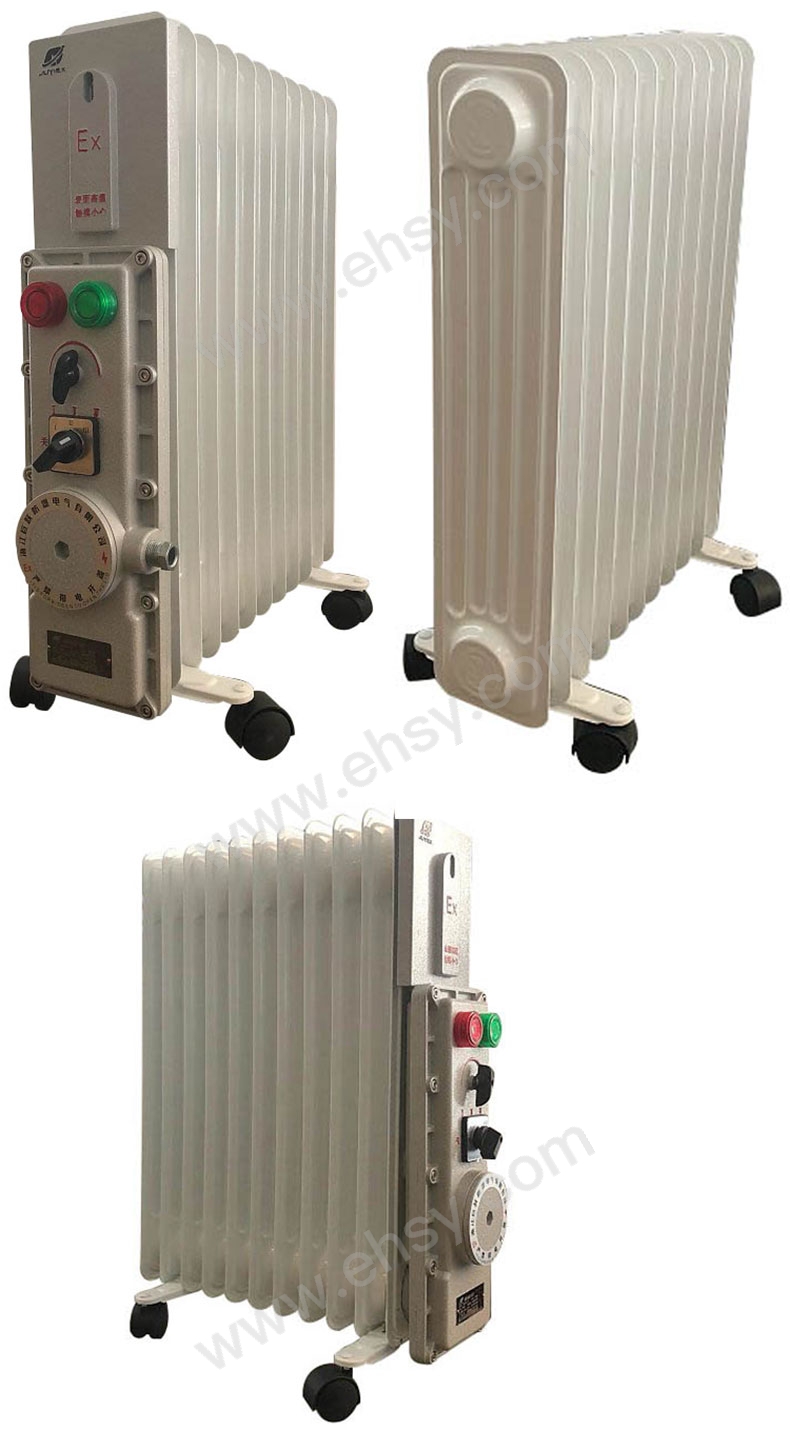

巨跃防爆 防爆电加热油汀，BDR-9Y/1.5KW220V 9个散热片。适用面积15m2 售卖规格：1台

正常工作条件和安装条件

• 海拔高度：不超过2000 米；

• 周围环境温度：-20℃～+40℃；

• 大气条件

  周围空气相对湿度不大于95%（25℃时）；

  可用于含有爆炸性气体及蒸气的环境中（见适用范围）；

  在无明显破坏绝缘的气体和蒸气环境中；

  污染等级：3 级；

• 在无显著摇动和冲击振动的地方。

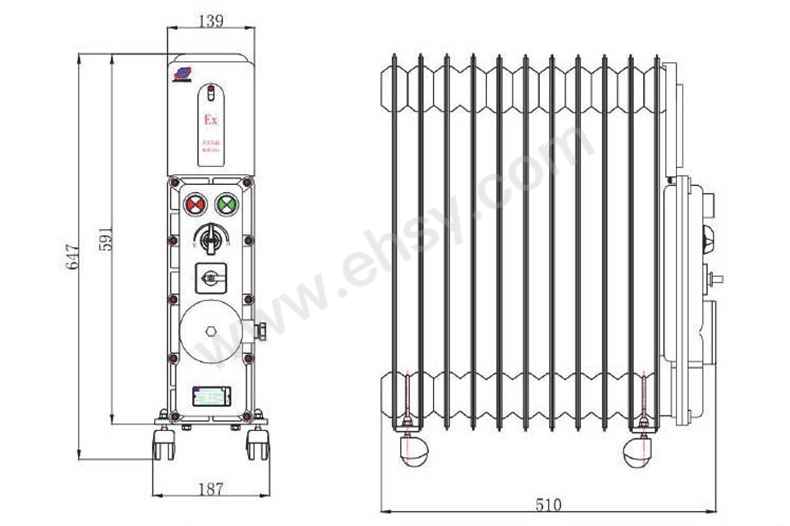

  结构特点

• 本产品由控制箱（内装控制开关、信号灯、温控器）及散热片（内装特种导热油）等部件组成。控制箱主腔采用隔爆型结构，接线腔采用增安腔，局部采用浇封处理，其控制箱外壳由ZL102 铸铝合金压铸成型，散热片由薄钢板压制焊接成型，表面静电喷塑，外形美观。隔爆腔控制箱设有内外接地螺钉，用户使用时应可靠接地，电缆布线，通过引入装置的密封圈在隔爆型控制箱接线腔内与接线端子相连。控制箱与散热片间导线过线采用浇封处理。

安装、使用及维护

1 安装

1.1 安装工作必须由专业人员进行。

1.2 安装前应检查行程开关铭牌上所列的基本数据是否符合实际的使用条件。

1.3 检查油汀上引入装置内的压紧密封圈是否完整齐备。

1.4 安装时，应保证引入装置的密封圈能将电缆完全夹紧密封。

1.5 将油汀的外接地与场所的接地系统连接起来，接地应牢固可靠。

2 使用
2.1 使用过程中，严禁带电开盖。
2.2 检查电源，需要10A以上的电源插座，并有良好的接地装置。
2.3 接通电源将调温开关旋向高温，按下开关，灯亮，油汀进入加热状态。

2.4 两只开关分别控制两只不同功率的电热管，如需要恒温，可将调温开关旋回到指示灯刚灭的位置，即进入自动恒温状态。

3 维护

3.1 安装或维护后，应注意保持引入装置处的密封圈压紧，以免油汀内部进水导致故障或影响防爆性能。
3.2 定期检查引入装置密封圈，若发现密封圈有老化现象应立即更换。

注意事项
1 调温电热油汀不得直接安装在固定的电源插座下面。电源插座必须设有可靠的接地装置，且容量应在10A以上。
2 调温中电热油汀必须垂直放置，但应离墙窗家具50厘米以上，周围切不可放置易燃物品。
3 油汀通电工作时，切勿触摸以防烫伤。
4 接通电源时，电热油汀有时会出现轻微响声，属于正常现象。
5 油汀严禁倒立、侧放工作，严禁堵塞出风口。

6本产品不可倒地使用、不可在有水地方通电使用要牢记说明书的注意事项。违者：后果自负！

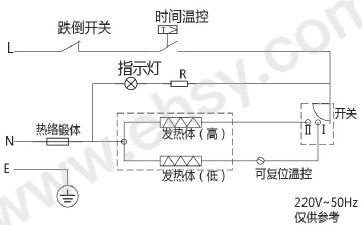

电路图

BDR 系列防爆电加热器（油汀）（以下简称油汀）是严格按国家标准GB 3836.1《爆炸性气体环境用电气设备第1 部分：通用要求》、GB 3836.2《爆炸性气体环境用电气设备第2 部分：隔爆型“d”》设计制造的产品。主要用于Ⅱ类（除煤矿外的其他爆炸性气体或蒸气环境），ⅡB、ⅡC 级，温度组别为T1～T3的1 区和2 区危险场所，用于交流50Hz 电压至220V线路中作为生产场所及办公室冬季取暖和改善低温工作环境之用。
